Tầm quan trọng của ăng-ten với Router công nghiệp

Trong các hệ thống kết nối công nghiệp, năng lượng, giao thông và tự động hóa, router công nghiệp 5G đóng vai trò trung tâm đảm bảo khả năng truyền dữ liệu ổn định, tốc độ cao và độ trễ thấp. Dù router có sở hữu phần cứng mạnh đến đâu, hiệu năng thực tế vẫn phụ thuộc rất lớn vào cách lựa chọn ăng-ten phù hợp. Điều này đặc biệt quan trọng trong môi trường khắt khe như SCADA, substation IEC-61850, ITS hay IoT công nghiệp, nơi tín hiệu không chỉ cần mạnh mà còn phải ổn định trong mọi điều kiện vận hành.

Router công nghiệp 5G đóng vai trò trung tâm đảm bảo khả năng truyền dữ liệu ổn định, tốc độ cao và độ trễ thấp

Một trong những dòng thiết bị tiêu biểu tích hợp module 5G tiên tiến của Westermo là Merlin 3100. Router này sử dụng mô-đun vô tuyến 5G hiện đại, hỗ trợ NSA/SA, MIMO, Carrier Aggregation, cùng nhiều tính năng tối ưu cho truyền thông công nghiệp. Bài viết này không chỉ trình bày cách để tối ưu hệ thống ăng-ten và phân tích hạn chế của cấu hình ăng-ten SISO (Single Input, Single Output) cùng những cải tiến vượt trội khi chuyển sang MIMO (Multiple Input, Multiple Output). Từ đó, bài viết hướng dẫn cách cấu hình mô-đun vô tuyến của Merlin 3100 để đạt hiệu suất MIMO tối đa trong các hệ thống công nghiệp.

1. Tầm quan trọng của antenna analysis trong thời đại 5G

5G hoạt động trên nhiều dải tần từ Sub-6 GHz đến mmWave. Trong công nghiệp, Sub-6 GHz (600 MHz – 6 GHz) là phổ biến nhất nhờ khả năng xuyên tốt và vùng phủ rộng. Tuy nhiên, 5G cũng sử dụng các kỹ thuật tiên tiến như Carrier Aggregation, MIMO 2x2/4x4, Beamforming, khiến yêu cầu đối với ăng-ten trở nên nghiêm ngặt hơn bao giờ hết. Nếu ăng-ten không hỗ trợ đầy đủ băng tần hoặc bố trí sai cách, hiệu năng router – dù mạnh đến đâu – vẫn suy giảm nghiêm trọng. Thực tế cho thấy suy hao cáp RF, tương quan kênh quá lớn hoặc vị trí lắp đặt sai có thể làm giảm hiệu suất lên tới 40%.

2. Hạn chế của SISO và bước nhảy vọt khi chuyển sang MIMO

Một số hệ thống công nghiệp ban đầu triển khai Merlin 3100 theo cấu hình SISO, tức chỉ sử dụng một ăng-ten duy nhất cho module 5G. SISO đơn giản, dễ lắp đặt nhưng tồn tại những hạn chế rõ ràng:

Tốc độ bị giới hạn bởi chỉ một kênh truyền tải
Không tận dụng được khả năng thu/phát song song
Dễ bị ảnh hưởng bởi fading, nhiều đường truyền hoặc vật chắn
Không hỗ trợ Carrier Aggregation hiệu quả

Trong môi trường nhiễu cao như substation hoặc nhà máy kim loại, tín hiệu SISO dễ bị suy hao, tốc độ dao động mạnh và độ ổn định không đảm bảo cho ứng dụng SCADA thời gian thực.

Khi cùng hệ thống đó được nâng cấp sang MIMO 2x2, hiệu năng cải thiện đáng kể:

Tốc độ tăng 50–200% tùy sóng mang và băng tần
Độ ổn định cao hơn nhờ đa đường truyền độc lập
Giảm fading, tăng SINR
Cải thiện khả năng xuyên nhiễu và hoạt động tốt hơn trong môi trường nhiều kim loại

Trong thử nghiệm thực tế của Westermo, Merlin 3100 khi hoạt động MIMO đạt RSRP tốt hơn 3–6 dB và SINR tăng trung bình 7–12 dB so với cấu hình SISO, tạo khác biệt rõ rệt cho các ứng dụng yêu cầu uptime cao.

3. Best Practices trong lựa chọn ăng-ten cho Merlin 3100

Để tận dụng hiệu năng MIMO của mô-đun 5G, việc lựa chọn ăng-ten cần dựa trên ba yếu tố: hỗ trợ đầy đủ băng tần, tối ưu cho MIMO, và phù hợp môi trường triển khai.

Ấn định ăng-ten phải hỗ trợ đầy đủ các dải tần từ 600–6000 MHz, tương thích 5G NSA/SA, LTE fallback và MIMO 2x2. Trong các khu vực nhiều nhiễu hoặc yêu cầu uplink cao, nên dùng ăng-ten gain vừa phải, còn môi trường ngoài trời có thể ưu tiên anten định hướng hoặc rooftop.

Tùy môi trường, tiêu chí càng trở nên rõ ràng:

Trạm biến áp (Substation): chống nhiễu EMC tốt, chống sét, đặt xa thiết bị điện áp cao
Nhà máy: tránh kim loại dày, dùng anten rooftop hoặc cột treo
ITS/Giao thông: anten định hướng, tối ưu uplink, chống rung mạnh

4. Lưu ý về cách bố trí và khoảng cách ăng-ten cho MIMO

MIMO chỉ phát huy hiệu quả khi các ăng-ten có độ tách tối ưu, tránh tương quan tín hiệu.

MIMO 2x2: khoảng cách tối thiểu 20–30 cm
MIMO 4x4: ≥ 40 cm
Tránh đặt sát vật kim loại ≥ 10–20 cm
Hướng anten cần quét trực tiếp tới cell nhà mạng và không bị che chắn

Vị trí lý tưởng là trên thân xe, nóc tủ điều khiển hoặc cột ăng-ten, tránh đặt trong góc, trong hốc hoặc cạnh động cơ công suất lớn.

5. Lưu ý khi triển khai cáp RF

Suy hao cáp ảnh hưởng trực tiếp đến hiệu năng MIMO trên Merlin 3100, đặc biệt ở các băng tần 3.5–4.9 GHz.

Khuyến nghị:

Giữ chiều dài cáp ≤ 3 m
Dùng cáp low-loss (LMR-200, LMR-400)
Tránh uốn cong dưới bán kính tối thiểu
Dùng đầu nối SMA hoặc N-Type chất lượng cao, siết đúng lực

6. Đo kiểm và phân tích sóng RF để tối ưu MIMO

Merlin 3100 cho phép theo dõi chi tiết các thông số sóng để đánh giá hiệu năng MIMO. Các giá trị nên đạt:

RSRP ≥ –90 dBm
SINR ≥ 12 dB
RSRQ ≥ –10 dB

Tín hiệu tốt giúp mô-đun 5G kích hoạt nhiều lớp MIMO, băng thông cao và ổn định hơn. Kỹ sư cần đo ở nhiều thời điểm để đánh giá tác động của tải mạng, sau đó kiểm tra mức tương quan kênh MIMO và điều chỉnh vị trí ăng-ten nếu cần.

Phân tích phổ RF giúp xác định nguồn nhiễu từ biến tần, motor, máy hàn hay thiết bị EMC khác, hỗ trợ tinh chỉnh vị trí đặt anten.

7. Hướng dẫn cấu hình mô-đun vô tuyến của Merlin 3100 để đạt hiệu suất MIMO tối ưu

Để đảm bảo MIMO hoạt động đúng cách:

Kích hoạt chế độ MIMO trong giao diện cấu hình Westermo
- Đảm bảo mục “Antenna Diversity/MIMO” đang bật
- Một số firmware cho phép chọn mode ưu tiên DL/UL
Xác nhận module nhận diện đầy đủ hai (hoặc bốn) channel anten
- Router sẽ hiển thị từng nhánh: ANT0 / ANT1
- Kiểm tra xem có cảnh báo mismatch hoặc VSWR cao không
Kiểm tra mức tải trên từng nhánh MIMO
- Các nhánh phải hoạt động gần tương đương
- Nếu ANT1 quá yếu → sai hướng hoặc đặt quá gần vật kim loại
Đảm bảo module đang kết nối ở chế độ 5G NR đúng băng tần
- Lựa chọn băng tần phù hợp nhà mạng có thể giúp MIMO ổn định hơn
Đo kiểm lại sau khi thiết bị cố định hoàn toàn
- Sau khi hoàn thiện cơ khí và đường cáp, đo lại RSRP, SINR, throughput

Khi cấu hình đúng, Merlin 3100 sẽ tự động kích hoạt MIMO đầy đủ, sử dụng đa đường truyền để tăng cường băng thông và ổn định kết nối.

8. Kiểm thử thực tế sau khi hoàn thiện hệ thống

Việc đo kiểm tại hiện trường là điều không thể bỏ qua. Chỉ cần dịch anten 1–2 mét hoặc xoay nhẹ hướng có thể làm SINR tăng thêm 5–10 dB. Ngoài ra, cần đo cả giờ cao điểm và thấp điểm để hiểu rõ mức dao động tải mạng. Khi hoàn tất mọi thiết bị trong tủ hoặc cabin, nên đo lại do vật cản mới có thể ảnh hưởng đến đồ thị bức xạ.

MODEL CELLULAR ROUTER ĐỀ XUẤT

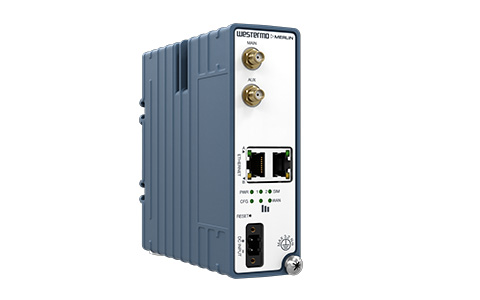

Merlin-3103-T2G-PFN-(PFT)-DCi0936

Compact 450 MHz Cellular Router (Band 31, 40 & 72)

450 MHz Cellular Router for Private LTE Networks
Band 31, 40 & 72
Trusted Platform Module
2 x 10/100/1000 Mbit/s, Ethernet TX, RJ45
2 x Mini SIM card slot
2 x SMA compatible connectors

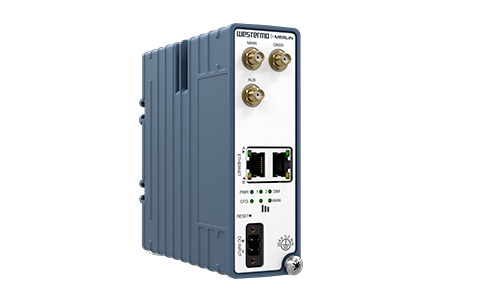

Merlin-3103-T2G-PFO-DCi0936

Compact 5G Cellular Router

Compact 5G Cellular Router
Trusted Platform Module
GPS, GLONASS, BeiDou, Galileo
2 x 10/100/1000 Mbit/s, Ethernet TX, RJ45
2 x Mini SIM card slot
4 x SMA compatible connectors - 5G

Merlin-3103-T2G-QFR-G-DCi0936

Compact LTE Cat-4 Cellular Router

Compact LTE Cat-4 Cellular Router
Trusted Platform Module
GPS, GLONASS, BeiDou, Galileo
2 x 10/100/1000 Mbit/s, Ethernet TX, RJ45
2 x Mini SIM card slot
3 x SMA compatible connectors - 4G
