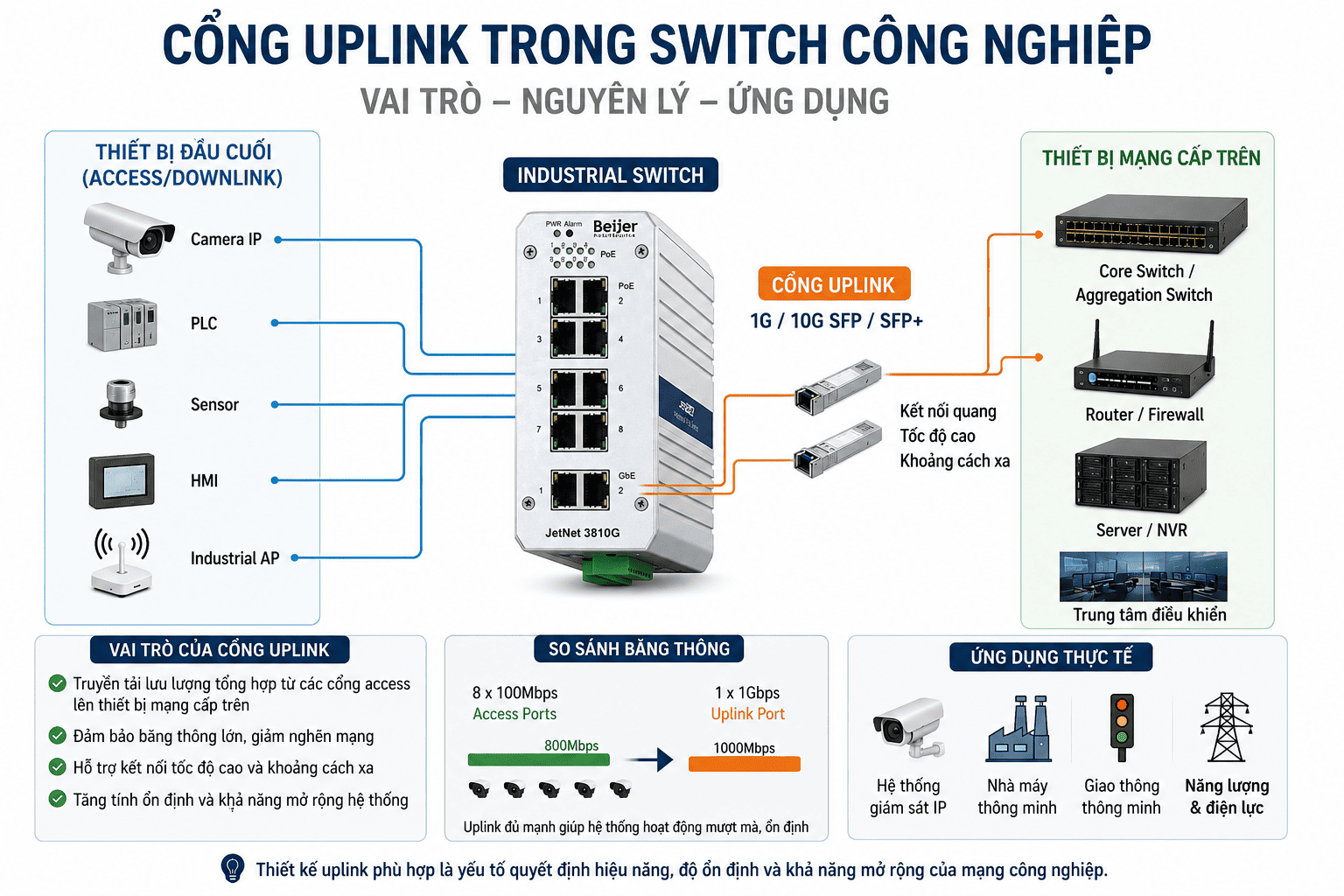

Cổng Uplink switch công nghiệp là gì?

Cổng uplink là cổng mạng trên thiết bị chuyển mạch dùng để kết nối lên tầng mạng cao hơn và truyền tải lưu lượng tổng hợp từ các cổng truy cập (access ports) ra khỏi thiết bị.

Trong các hệ thống mạng công nghiệp hiện đại – từ nhà máy thông minh (Smart Factory), hệ thống điện – năng lượng, giao thông thông minh (ITS) cho đến các hệ thống giám sát an ninh quy mô lớn – switch công nghiệp không còn đơn thuần là thiết bị kết nối mà đã trở thành thành phần cốt lõi quyết định tính ổn định và độ tin cậy của toàn bộ hệ thống. Tuy nhiên, trong quá trình thiết kế và triển khai, nhiều kỹ sư lại tập trung quá nhiều vào số lượng port, PoE hay switching capacity mà vô tình bỏ qua một yếu tố quan trọng hơn rất nhiều: cổng uplink.

Thực tế, uplink không chỉ là một cổng kết nối “đi lên” mà chính là đường thoát duy nhất của toàn bộ lưu lượng trong mạng. Nếu các port access đóng vai trò thu thập dữ liệu từ thiết bị đầu cuối như camera IP, PLC, cảm biến hay HMI thì uplink chính là tuyến đường đưa toàn bộ dữ liệu đó về trung tâm xử lý, server hoặc core network. Điều này khiến uplink trở thành điểm hội tụ lưu lượng – nơi mọi thứ dồn về, và cũng là nơi dễ xảy ra nghẽn nhất nếu thiết kế không đúng.

Trong một hệ thống điển hình, hàng chục hoặc thậm chí hàng trăm thiết bị đầu cuối có thể cùng lúc truyền dữ liệu về switch. Với mỗi camera IP độ phân giải cao, lưu lượng có thể dao động từ vài Mbps đến hàng chục Mbps; với các hệ thống AI video hoặc phân tích hình ảnh, con số này còn cao hơn nhiều. Khi tất cả lưu lượng này được gom lại và đẩy qua một uplink duy nhất, nếu uplink không đủ băng thông, hiện tượng nghẽn cổ chai (bottleneck) sẽ xảy ra gần như ngay lập tức. Hệ quả không chỉ là delay tăng cao mà còn có thể dẫn đến mất gói tin, giật lag video, thậm chí gián đoạn các hệ thống điều khiển thời gian thực.

Một sai lầm phổ biến là đánh giá hiệu năng switch dựa trên switching capacity mà không xem xét uplink. Ví dụ, một switch 24 cổng Gigabit về lý thuyết có thể xử lý 24 Gbps lưu lượng, nhưng nếu uplink chỉ là 1Gbps thì toàn bộ hệ thống thực tế vẫn bị giới hạn ở mức 1Gbps. Điều này giống như việc bạn có một hệ thống đường nội bộ rất rộng nhưng chỉ có một lối ra duy nhất nhỏ hẹp – tất cả xe cộ cuối cùng vẫn phải chen chúc tại điểm đó.

Không chỉ ảnh hưởng đến băng thông, uplink còn tác động trực tiếp đến độ trễ của hệ thống. Trong các ứng dụng công nghiệp như SCADA, điều khiển tự động hay các hệ thống yêu cầu phản hồi gần thời gian thực, chỉ cần vài mili giây trễ cũng có thể gây ra sai lệch hoặc rủi ro vận hành. Khi uplink bị quá tải, các gói tin sẽ phải xếp hàng trong buffer, làm tăng latency một cách đáng kể. Đây là nguyên nhân mà nhiều hệ thống “trên lý thuyết chạy tốt” nhưng khi vận hành thực tế lại gặp vấn đề.

Trong bối cảnh đó, việc lựa chọn loại uplink phù hợp trở nên cực kỳ quan trọng. Uplink 1G vẫn còn phổ biến trong các hệ thống nhỏ hoặc trung bình, tuy nhiên với sự phát triển của camera 4K, hệ thống AI và nhu cầu hội tụ IT/OT, uplink 10G đang dần trở thành tiêu chuẩn mới. Trong các hệ thống lớn hơn như smart city hoặc trung tâm dữ liệu công nghiệp, uplink 40G hoặc 100G thậm chí đã được triển khai ở lớp core để đảm bảo không xảy ra nghẽn.

Một yếu tố khác không thể bỏ qua là loại môi trường triển khai. Trong công nghiệp, nhiễu điện từ (EMI), nhiệt độ cao và khoảng cách truyền dẫn xa là những thách thức thường trực. Vì vậy, uplink quang sử dụng SFP, SFP+ hoặc QSFP gần như là lựa chọn bắt buộc. Không chỉ giúp truyền xa hàng km, uplink quang còn đảm bảo tín hiệu ổn định, không bị ảnh hưởng bởi nhiễu điện – điều mà cáp đồng khó có thể đáp ứng trong môi trường khắc nghiệt.

Tuy nhiên, chỉ tăng băng thông uplink thôi là chưa đủ. Các kỹ sư cần hiểu rõ khái niệm oversubscription – tỷ lệ giữa tổng băng thông downlink và uplink. Nếu tỷ lệ này quá cao, ví dụ 24:1, thì nguy cơ nghẽn là rất lớn. Trong các hệ thống quan trọng, tỷ lệ lý tưởng nên tiệm cận 1:1, trong khi mức 4:1 có thể chấp nhận được với các ứng dụng thông thường. Đây là một trong những chỉ số quan trọng nhưng thường bị bỏ qua trong thiết kế mạng.

Để tối ưu uplink, nhiều công nghệ có thể được áp dụng. Link Aggregation (LACP) cho phép gộp nhiều cổng uplink lại thành một đường truyền logic duy nhất, vừa tăng băng thông vừa tăng khả năng dự phòng. QoS giúp ưu tiên các lưu lượng quan trọng như SCADA hoặc điều khiển so với video hoặc dữ liệu thông thường. VLAN segmentation giúp giảm broadcast và tối ưu luồng dữ liệu, trong khi Jumbo Frame có thể cải thiện hiệu suất truyền tải bằng cách giảm overhead.

Ngoài ra, uplink còn đóng vai trò quan trọng trong các cơ chế dự phòng như ring topology (ERPS, MRP) hoặc dual uplink. Trong các hệ thống yêu cầu độ sẵn sàng cao, uplink không chỉ cần nhanh mà còn phải đảm bảo luôn có đường thay thế khi xảy ra sự cố. Nếu uplink không đủ băng thông hoặc không hỗ trợ các cơ chế này, toàn bộ thiết kế redundancy sẽ mất ý nghĩa.

Trong thực tế triển khai, rất nhiều sự cố mạng công nghiệp bắt nguồn từ việc thiết kế uplink không đúng. Camera bị giật, dữ liệu SCADA bị trễ, hệ thống hoạt động không ổn định – tất cả đều có thể truy về nguyên nhân uplink bị quá tải. Điều đáng nói là những lỗi này thường không xuất hiện ngay từ đầu mà chỉ xảy ra khi hệ thống mở rộng hoặc khi lưu lượng tăng đột biến, khiến việc chẩn đoán trở nên khó khăn hơn.

Chính vì vậy, một nguyên tắc quan trọng trong thiết kế mạng công nghiệp là không bắt đầu từ switch mà bắt đầu từ uplink. Kỹ sư cần tính toán tổng lưu lượng thực tế, bao gồm cả peak traffic, sau đó lựa chọn uplink phù hợp và có dự phòng. Chỉ khi uplink được thiết kế đúng, việc lựa chọn switch mới thực sự có ý nghĩa.

*Sản phẩm thực tế

>> Cổng Uplink có vai trò gì trong switch công nghiệp - JetNet 3810G V2?

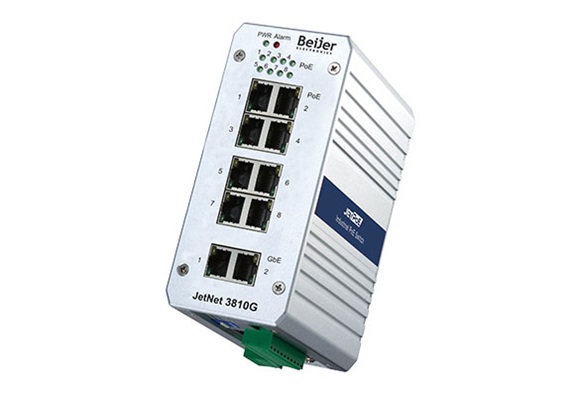

JetNet 3810G V2

Industrial 8 FE + 2 GbE Unmanaged PoE Switch (Booster)

8 10/100 TX plus two 10/100/1000TX uplink ports
IP Surveillance with 8 IEEE802.3af PSE
12/24V Vehicle Power Input 48V Output
2 Gigabit Ports for Video Server/IPC connection
Port Link-Fault Alarm Digital Output
-40~70°C operating temperature
