Switch công nghiệp Managed VLAN, QoS, SNMP và Redundancy

Nội dung chính

Trong các hệ thống công nghiệp hiện đại như trạm điện theo chuẩn IEC 61850-3, nhà máy tự động hóa, giao thông thông minh (ITS) hay các hệ thống SCADA quy mô lớn, hạ tầng mạng đã vượt xa vai trò “kết nối thiết bị” đơn thuần để trở thành xương sống đảm bảo vận hành liên tục, truyền thông thời gian thực và an toàn dữ liệu. Chính vì vậy, việc sử dụng switch công nghiệp managed không còn là lựa chọn nâng cao, mà đã trở thành yêu cầu bắt buộc nếu muốn đảm bảo độ tin cậy và khả năng kiểm soát của toàn hệ thống.

>> Switch điện lực chuẩn IEC 61850 khuyên dùng cho trạm điện

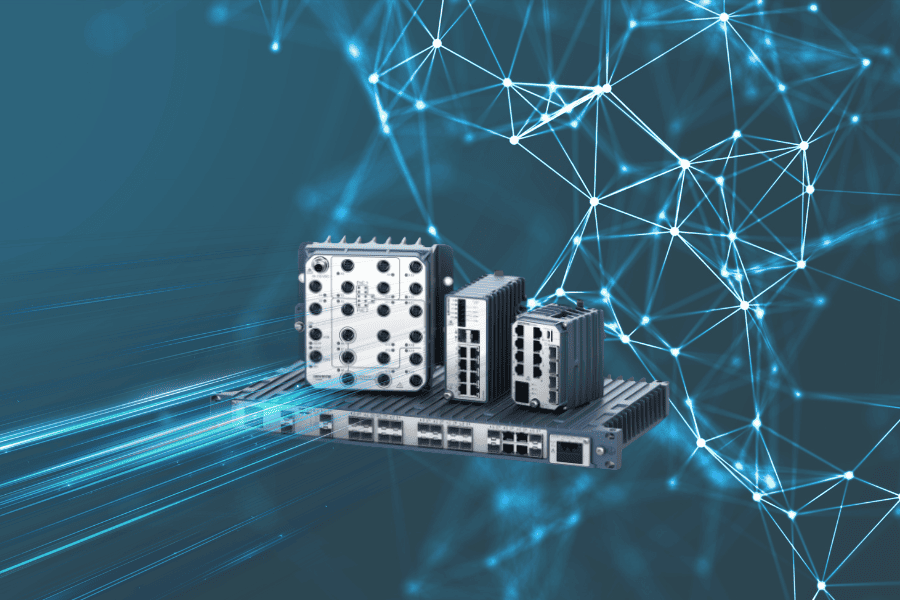

Switch công nghiệp quản lý cung cấp khả năng điều khiển, phân tích, tối ưu và bảo vệ lưu lượng mạng thông qua các cơ chế cốt lõi như VLAN, QoS, SNMP

Khác với unmanaged switch chỉ thực hiện chức năng chuyển mạch cơ bản, switch managed cung cấp khả năng điều khiển, phân tích, tối ưu và bảo vệ lưu lượng mạng thông qua các cơ chế cốt lõi như VLAN, QoS, SNMP và các giao thức redundancy. Đây chính là những thành phần nền tảng quyết định trực tiếp đến hiệu năng, độ ổn định và khả năng mở rộng của mạng OT.

VLAN với Switch công nghiệp

Trước hết, VLAN (Virtual LAN) đóng vai trò quan trọng trong việc phân đoạn mạng logic. Trong các hệ thống công nghiệp quy mô lớn, nếu toàn bộ thiết bị cùng nằm trong một broadcast domain, nguy cơ xảy ra broadcast storm, xung đột dữ liệu và rủi ro bảo mật sẽ tăng lên đáng kể. VLAN giải quyết vấn đề này bằng cách cho phép chia nhỏ mạng thành các miền logic độc lập ngay trên cùng một hạ tầng vật lý, dựa trên chuẩn IEEE 802.1Q với cơ chế gắn thẻ VLAN ID vào frame Ethernet.

Nhờ VLAN, lưu lượng có thể được tổ chức một cách khoa học theo từng nhóm chức năng, chẳng hạn hệ thống SCADA, camera giám sát và mạng IT văn phòng được tách biệt hoàn toàn. Trong môi trường trạm điện, điều này đặc biệt quan trọng khi cần cô lập các luồng dữ liệu như GOOSE, MMS và video surveillance để tránh ảnh hưởng lẫn nhau. Đồng thời, VLAN còn là nền tảng cho các cơ chế bảo mật nâng cao như ACL hoặc network segmentation theo chuẩn IEC 62351. Việc giảm kích thước broadcast domain cũng giúp giảm tải cho CPU thiết bị và nâng cao độ ổn định toàn hệ thống.

Switch công nghiệp hỗ trợ QoS

Song song với việc phân tách lưu lượng, QoS (Quality of Service) đảm nhận vai trò ưu tiên hóa dữ liệu, đảm bảo các gói tin quan trọng được xử lý đúng thời điểm. Trong mạng công nghiệp, không phải tất cả dữ liệu đều có cùng mức độ ưu tiên. Những ứng dụng như bảo vệ rơ-le hoặc điều khiển thời gian thực đòi hỏi độ trễ cực thấp, trong khi các luồng dữ liệu như video hoặc logging có thể chấp nhận độ trễ cao hơn.

QoS cho phép phân loại và gán mức ưu tiên cho lưu lượng dựa trên nhiều tiêu chí như VLAN priority (802.1p), DSCP ở lớp 3 hoặc chính cổng vật lý. Các gói tin quan trọng sẽ được đưa vào hàng đợi ưu tiên cao và xử lý trước khi xảy ra tắc nghẽn. Trong thực tế trạm điện, GOOSE message thường được đặt mức ưu tiên cao nhất với yêu cầu độ trễ dưới 4ms, trong khi SCADA polling ở mức trung bình và video ở mức thấp. Các cơ chế lập lịch như Strict Priority hoặc Weighted Round Robin giúp đảm bảo lưu lượng được xử lý theo đúng thứ tự ưu tiên.

Giao thức SNMP với managed switch

Bên cạnh việc tối ưu lưu lượng, khả năng giám sát và quản lý tập trung thông qua SNMP (Simple Network Management Protocol) giúp hệ thống vận hành hiệu quả hơn ở quy mô lớn. Trong các mạng có hàng chục đến hàng trăm switch, việc cấu hình và theo dõi thủ công là không khả thi. SNMP cho phép thu thập thông tin trạng thái thiết bị như CPU, nhiệt độ, trạng thái cổng, đồng thời gửi cảnh báo sự cố theo thời gian thực và lưu trữ log phục vụ phân tích.

Các switch managed hiện đại thường hỗ trợ SNMP v1, v2c và v3, trong đó SNMPv3 cung cấp khả năng xác thực và mã hóa, đảm bảo an toàn thông tin trong môi trường công nghiệp. Thông qua SNMP, switch có thể tích hợp vào các hệ thống quản lý như NMS, SCADA hoặc EMS trong điện lực, giúp giảm đáng kể thời gian xử lý sự cố và nâng cao hiệu quả vận hành.

Giao thức redundancy

Tuy nhiên, ngay cả khi mạng được tối ưu và giám sát tốt, rủi ro gián đoạn vẫn có thể xảy ra nếu không có cơ chế dự phòng phù hợp. Đây là lúc các giao thức redundancy phát huy vai trò. Trong môi trường công nghiệp, downtime không chỉ gây mất dữ liệu mà còn có thể ảnh hưởng trực tiếp đến an toàn và chi phí vận hành, do đó khả năng tự phục hồi của mạng là yêu cầu bắt buộc.

Các giao thức như STP, RSTP và MSTP giúp loại bỏ loop và duy trì topology ổn định, với RSTP có thời gian hội tụ khoảng 1–2 giây. Tuy nhiên, trong các hệ thống yêu cầu độ sẵn sàng cao như trạm điện hoặc giao thông, các công nghệ như ERPS (G.8032) được ưu tiên hơn nhờ khả năng phục hồi dưới 50ms trong topology dạng ring. Ngoài ra, nhiều hãng còn phát triển các giao thức proprietary ring với tốc độ phục hồi nhanh hơn, tối ưu cho từng dòng thiết bị. Trong thực tế, các hệ thống substation automation thường kết hợp ring redundancy với dual-homing để đảm bảo khi một liên kết hoặc switch gặp sự cố, toàn bộ mạng vẫn hoạt động liên tục mà không bị gián đoạn.

Điểm quan trọng cần nhấn mạnh là hiệu quả của switch managed không nằm ở từng tính năng riêng lẻ, mà ở sự phối hợp đồng bộ giữa VLAN, QoS, SNMP và redundancy trong một kiến trúc mạng hoàn chỉnh. VLAN giúp phân tách lưu lượng, QoS đảm bảo ưu tiên, redundancy duy trì kết nối liên tục, trong khi SNMP cung cấp khả năng giám sát và quản lý tập trung. Khi được triển khai đúng cách, hệ thống mạng sẽ đạt được trạng thái tối ưu: ổn định, thời gian thực, dễ quản lý và có khả năng mở rộng lâu dài.

Tóm lại, switch công nghiệp managed không chỉ là một thiết bị mạng mà là nền tảng điều khiển và đảm bảo vận hành cho toàn bộ hệ thống OT hiện đại. Các công nghệ như VLAN, QoS, SNMP và redundancy không còn là tùy chọn, mà là những thành phần bắt buộc trong các hệ thống điện lực, giao thông và sản xuất. Việc lựa chọn đúng giải pháp switch managed, đáp ứng đầy đủ các tiêu chí kỹ thuật này, sẽ quyết định trực tiếp đến độ ổn định, khả năng mở rộng và chi phí vận hành dài hạn của doanh nghiệp.
