Cách test giao thức Modbus RS485 của Switch công nghiệp, Máy tính công nghiệp

Giao thức Modbus

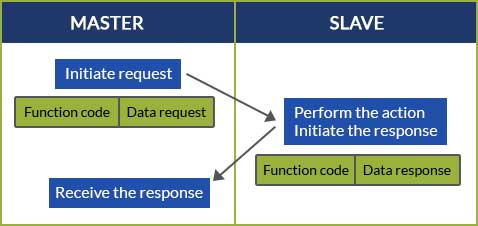

Modbus là giao thức được thiết kế để kết nối các thiết bị hiện trường với bộ điều khiển công nghiệp. Vào thời điểm phát minh ra nó, hầu hết các thiết bị đều truyền đạt trạng thái của chúng bằng cách sử dụng mô tả điện áp hoặc dòng điện. Modbus sử dụng mô hình master/slave để truyền thông. Modbus master gửi yêu cầu đến Modbus slave thực hiện các hành động và phản hồi cho master.

Frame Modbus bao gồm PDU và ADU cho cả Modbus trước đây và Modbus TCP

Modbus được sử dụng rộng rãi trong tự động hóa công nghiệp, cung cấp một cách chuẩn để các thiết bị như PLC, cảm biến và bộ điều khiển tương tác. Kiểm tra thiết lập Modbus RS485 đảm bảo giao tiếp đáng tin cậy và chính xác giữa các thiết bị. Bài viết này hướng dẫn bạn các bước cần thiết để kiểm tra Modbus RS485, tận dụng các công cụ như phần mềm Modbus Poll và Modbus Slave.

Tham khảo tài liệu về Modbus

Modbus là một giao thức truyền thông nối tiếp hỗ trợ cả phương pháp truyền thông Ethernet và truyền thông nối tiếp. Giao thức này linh hoạt và có thể truyền dữ liệu bằng cách đọc và ghi các thanh ghi, lý tưởng cho việc giám sát và kiểm soát theo thời gian thực. Modbus hoạt động bằng ba chế độ truyền:

Chế độ ASCII: Sử dụng các ký tự hiển thị để truyền dữ liệu.
Chế độ RTU: Sử dụng dữ liệu nhị phân để truyền nhanh hơn và kích thước tin nhỏ hơn.
Chế độ TCP/IP: Tạo điều kiện thuận lợi cho việc truyền thông qua mạng Ethernet.

Hướng dẫn này tập trung cụ thể vào Modbus RTU, chế độ được sử dụng phổ biến nhất cho truyền thông RS-485.

Hướng dẫn triển khai Modbus RTU với RS-485

Cấu hình đấu dây

RS-485 hỗ trợ cả thiết lập hai dây và bốn dây:

+ Đấu dây hai dây: Thường được sử dụng cho giao tiếp đa điểm, half-duplex, trong đó một bus duy nhất kết nối nhiều nút.
+ Đấu dây bốn dây: Cho phép giao tiếp điểm-điểm nhưng hiếm khi được triển khai do khả năng mở rộng hạn chế.

Cân nhắc thực tế

+ Kết hợp điện trở: Mạng RS-485 yêu cầu hai điện trở kết hợp để đảm bảo tính toàn vẹn của tín hiệu.
+ Giới hạn của nút: Mặc dù RS-485 có thể hỗ trợ tới 256 thiết bị, nhưng con số chính xác phụ thuộc vào khả năng của phần cứng (chip thu phát).

Tại sao nên chọn Modbus RTU qua RS-485?

Sự kết hợp của Modbus RTU và RS-485 mang lại sự kết hợp hoàn hảo giữa độ tin cậy, tính đơn giản và khả năng mở rộng cho giao tiếp công nghiệp:

+ Truyền dữ liệu hiệu quả: Truyền nhị phân đảm bảo các thông điệp nhanh hơn và nhỏ gọn hơn.
+ Hiệu suất mạnh mẽ: Khả năng chống nhiễu cao khiến nó trở nên lý tưởng cho các môi trường khắc nghiệt.
+ Ứng dụng đa năng: Được sử dụng trong các hệ thống tự động hóa, giám sát và điều khiển trong nhiều ngành công nghiệp.
Modbus RTU qua RS-485 vẫn là nền tảng của truyền thông công nghiệp do tính đơn giản, độ tin cậy và khả năng thích ứng của nó. Cho dù bạn đang kết nối một thiết bị duy nhất hay quản lý một mạng lưới phức tạp gồm các bộ điều khiển và cảm biến, việc hiểu và triển khai giao thức này có thể nâng cao đáng kể hiệu quả của hệ thống tự động hóa của bạn.

Bằng cách làm chủ Modbus RTU và RS-485, bạn sẽ mở ra những khả năng mới cho truyền thông dữ liệu trong môi trường công nghiệp của mình.
