Switch công nghiệp layer 2 xuất xứ châu Âu và Taiwan

Các thiết bị chuyển mạch công nghiệp lớp 2 - Layer 2 Industrial Switch hoạt động ở lớp liên kết dữ liệu của mô hình OSI (Lớp 2), chủ yếu sử dụng địa chỉ MAC để chuyển tiếp các frame dữ liệu trong cùng một mạng cục bộ (LAN) hoặc VLAN. Các thiết bị chuyển mạch này rất cần thiết trong các thiết lập công nghiệp để kết nối các thiết bị như cảm biến, bộ điều khiển và máy tính, đảm bảo liên lạc hiệu quả và đáng tin cậy.

Các tính năng chính của thiết bị chuyển mạch công nghiệp lớp 2:

  • Chuyển tiếp dựa trên địa chỉ MAC: Kỹ thuật này sử dụng địa chỉ MAC để chuyển tiếp các khung dữ liệu đến đích thích hợp trong cùng một phân đoạn mạng, tạo điều kiện cho việc truyền dữ liệu nhanh chóng và hiệu quả.
  • Hỗ trợ VLAN: Thiết bị chuyển mạch lớp 2 có thể phân đoạn mạng thành nhiều VLAN, tăng cường bảo mật và giảm lưu lượng phát sóng bằng cách cô lập các phân đoạn mạng khác nhau.
  • Truyền dữ liệu tốc độ cao: Hoạt động ở lớp liên kết dữ liệu cho phép chuyển tiếp dữ liệu nhanh chóng với độ trễ tối thiểu, điều này rất quan trọng trong các ứng dụng công nghiệp yêu cầu liên lạc thời gian thực.
  • Dự phòng mạng: Nhiều thiết bị chuyển mạch lớp 2 công nghiệp hỗ trợ các giao thức dự phòng như Giao thức cây kéo dài (STP) để ngăn ngừa vòng lặp mạng và đảm bảo hoạt động mạng liên tục.

Ứng dụng Switch Layer 2 trong Môi trường Công nghiệp:

Switch công nghiệp Layer 2 thường được triển khai trong các tình huống mà các thiết bị trong cùng một phân đoạn mạng cần giao tiếp hiệu quả. Chúng lý tưởng cho:

  • Tự động hóa Nhà máy: Kết nối bộ điều khiển logic lập trình (PLC), giao diện người-máy (HMI) và các thiết bị tự động hóa khác trong cùng một VLAN.
  • Hệ thống Kiểm soát Quy trình: Đảm bảo giao tiếp đáng tin cậy giữa các cảm biến và hệ thống kiểm soát trong các quy trình như sản xuất hóa chất hoặc lọc dầu.
  • Hệ thống Quản lý Tòa nhà: Tích hợp hệ thống HVAC, chiếu sáng và an ninh trong cơ sở hạ tầng mạng của tòa nhà.

Để đáp ứng đủ tiêu chuẩn làm việc trong môi trường khắc nghiệt, switch công nghiệp phải chịu được các điều kiện khắc nghiệt, bao gồm nhiệt độ khắc nghiệt, rung động và tiếp xúc với bụi hoặc hơi ẩm không được kiểm soát.

Ví dụ: thiết bị chuyển mạch đáp ứng các tiêu chuẩn và chứng nhận của ngành như IEC 61850 cho tngành điệm hoặc EN 50155 cho các ứng dụng đường sắt.

Các nhà sản xuất thiết bị chuyển mạch Lớp 2 công nghiệp đáng chú ý

  • Cisco: Cung cấp dòng Catalyst Industrial Ethernet, bao gồm các thiết bị chuyển mạch IE3200 và IE3100 Rugged Series. Các thiết bị chuyển mạch này cung cấp tất cả các cổng Gigabit Ethernet, hỗ trợ Cấp nguồn qua Ethernet (PoE/PoE+) và được chế tạo để chịu được các điều kiện môi trường khắc nghiệt.
  • Westermo: Cung cấp các thiết bị chuyển mạch layer 2 cấp công nghiệp như Lynx 5512, có 12 cổng Gigabit (bao gồm 4 cổng SFP), mức tiêu thụ điện năng thấp và thiết kế chắc chắn phù hợp với các ứng dụng mạng biên đòi hỏi khắt khe.
  • Lantech: cung cấp một loạt các thiết bị chuyển mạch công nghiệp Lớp 2 toàn diện được thiết kế để đáp ứng nhu cầu của nhiều ứng dụng công nghiệp khác nhau. Các thiết bị chuyển mạch này được chế tạo để chịu được các điều kiện môi trường khắc nghiệt và cung cấp hiệu suất mạng mạnh mẽ.

Dưới đây là 1 số model Switch Layer 2 tham khảo

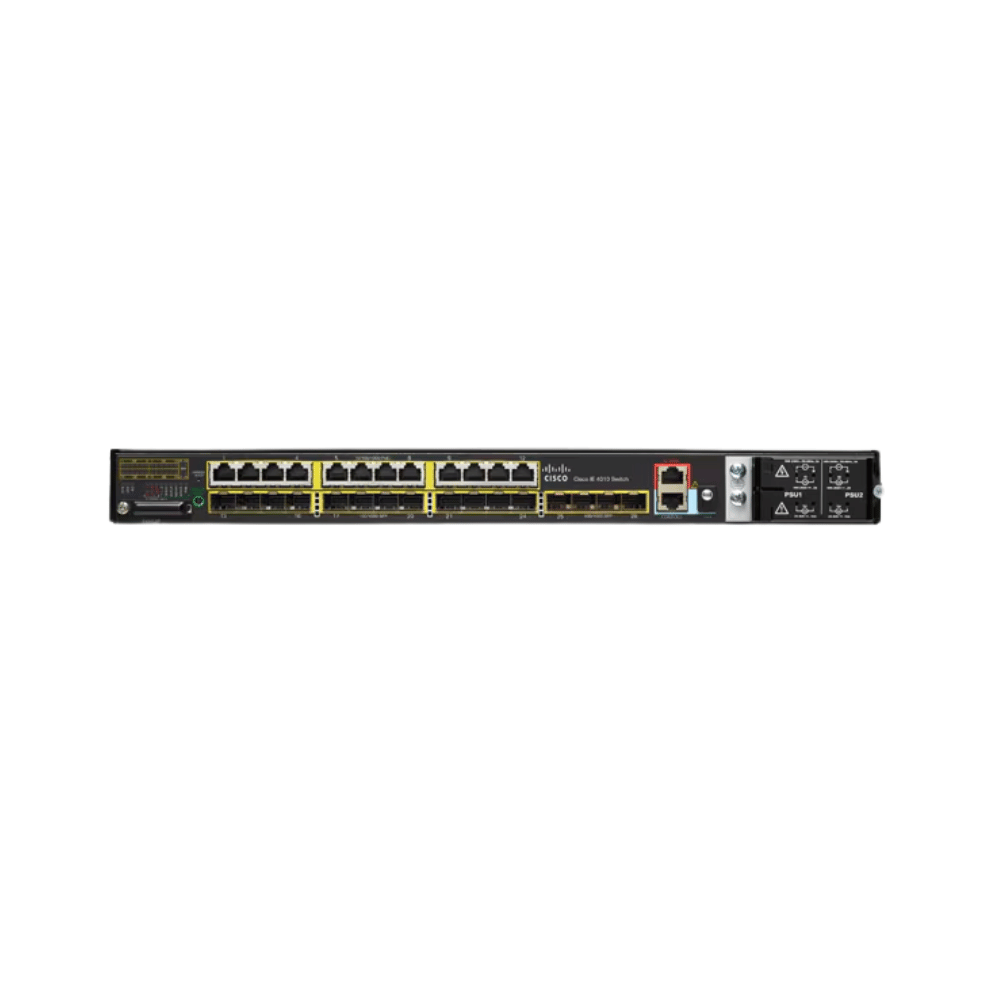

IE-4010-16S12P (Cisco)

  • 28 Gigabit Ethernet (GE) combination of RJ45 and SFP Ports (4 x 1 Gbps SFP; 12 x 100/1000 Mbps SFP; 12 x 10/100/1000 Mbps PoE/PoE+)
  • 56-Gbps non-blocking switching capacity
  • Power over Ethernet (PoE) and PoE Plus (PoE+) on up to 24 PIDs
  • Cisco IOS Software features for smooth IT integration and policy consistency
  • Easy deployment, with zero-touch discovery using DHCP and an express setup with a swappable SD flash card
  • A user-friendly device manager, Cisco Network Assistant, Cisco Prime interface, and third-party management solutions
  • Improved security with integration of security policy enforcement within the switch

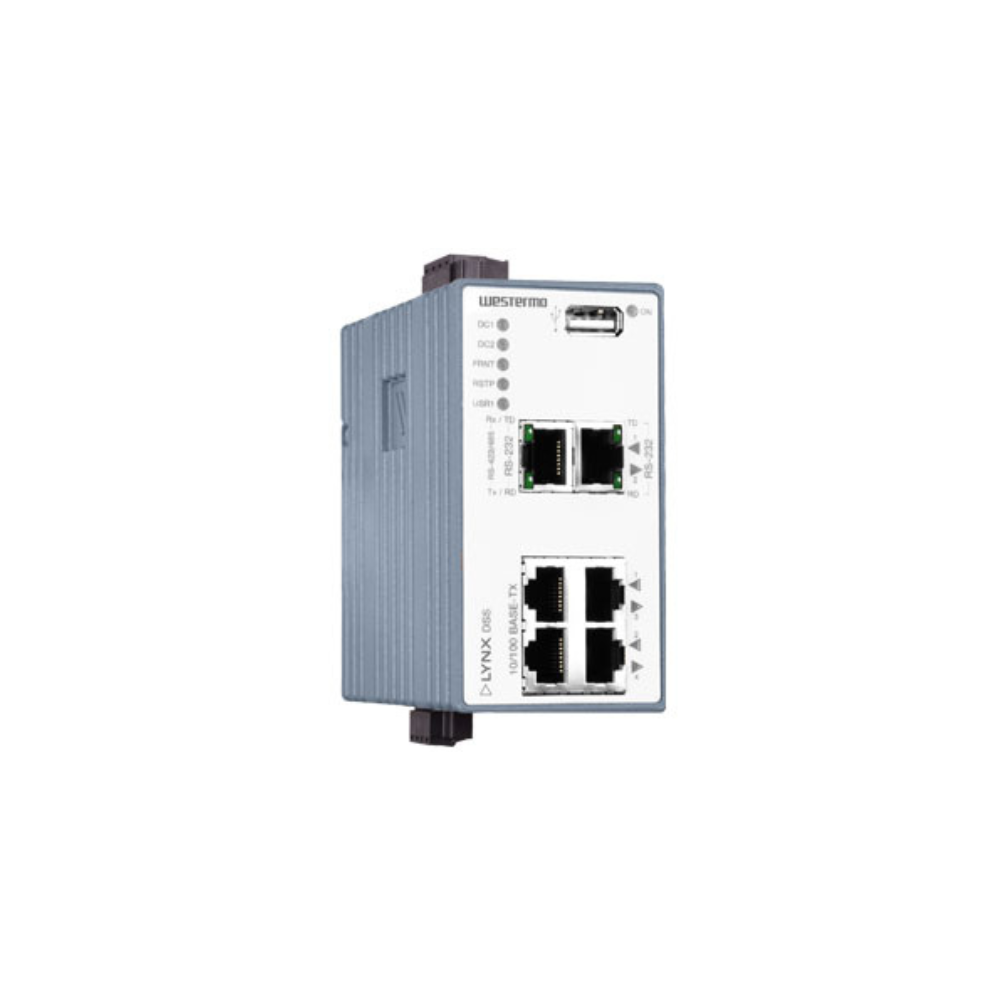

L106-S2 (Westermo)

  • Managed Device Server Switch
  • 4 x RJ-45, 10 Mbit/s, 100 Mbit/s
  • 1 x RJ-45, RS-232: 50 bit/s - 115.2 kbit/s
  • 1 x RJ-45, RS-232/422/485: 50 bit/s - 2 Mbit/s

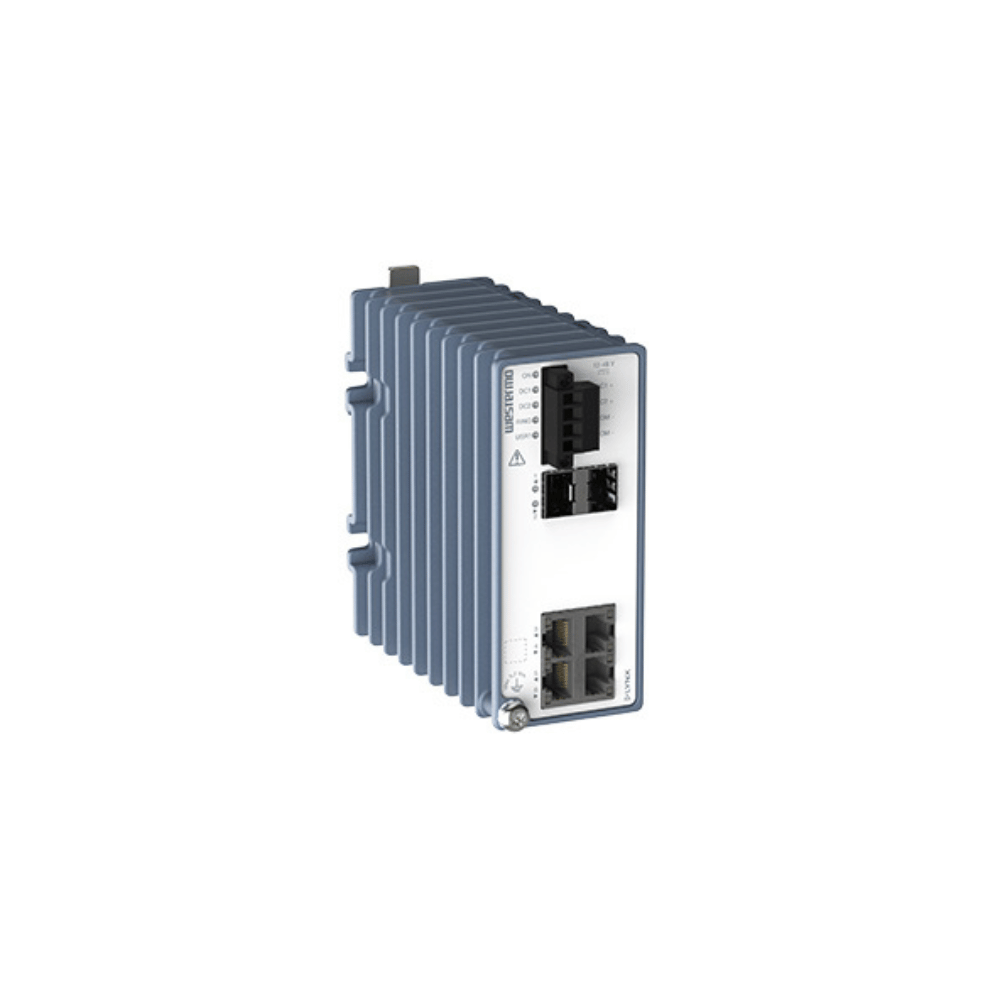

Lynx 3306-F2G-T4-LV (Westermo)

  • Industrial Layer 2 Switch
  • 4 x RJ-45, 10/100/BaseT(X)
  • 2 x 1 Gbit/s, SFP
  • 12 to 48 VDC
  • Cybersecurity suite with 802.1x, stateful firewall and more
  • Design based on 62443 demands
  • -40 to +70 °C without ventilation holes
  • Industrial, marine and trackside type tested
  • Ultra-robust IP40 metal housing

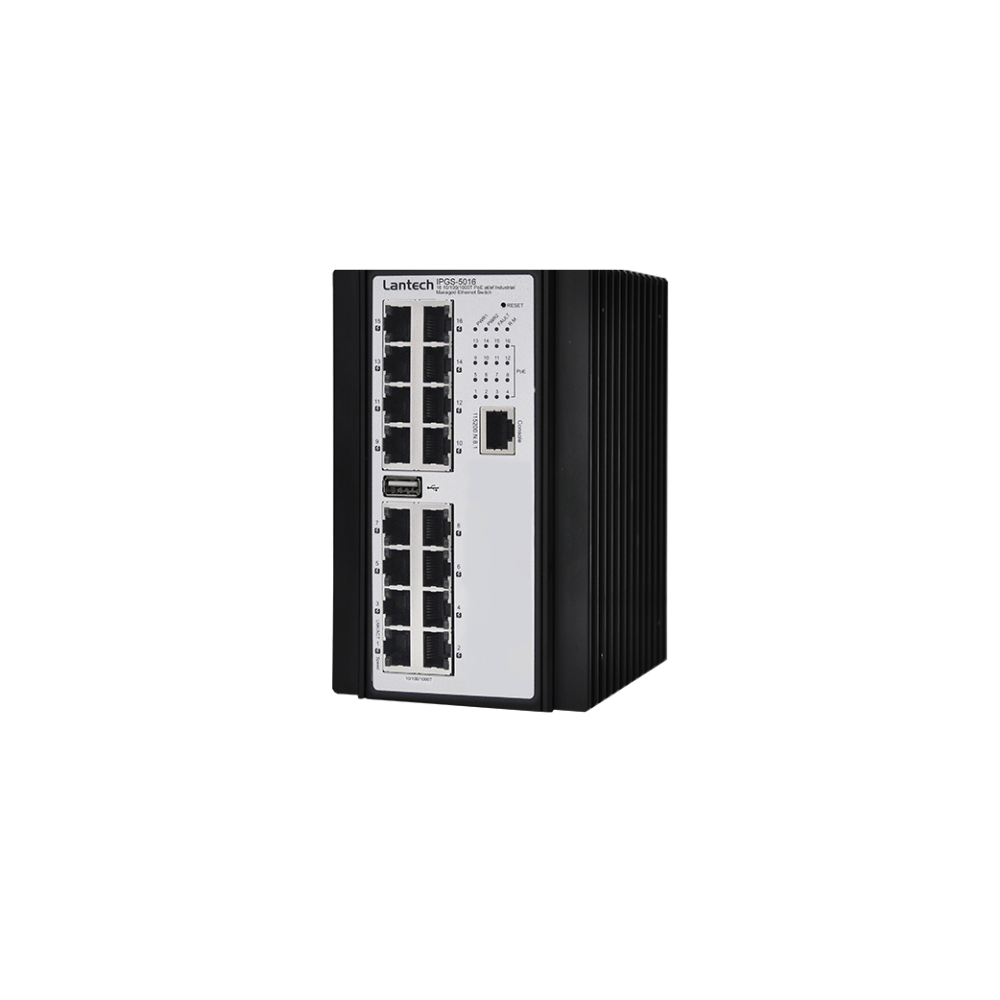

I(P)GS-5016 (Lantech)

  • 16 10/100/1000T (PoE at/af) L2+ Industrial Managed Ethernet Switch; 24VI/24TVI/48V input models
  • -20°C~60°C / -4°F~140°F (Standard model)
    -40°C~75°C / -40°F~167°F(-E model)
  • MTBF: 586,057 hours (standards: IEC 62380)
  • Vehicle certificate: E24 marking (24VI model)
