Switch công nghiệp cho tủ điện điều khiển là gì? Tư vấn model phù hợp

Switch công nghiệp cho tủ điện điều khiển là gì?

Switch công nghiệp cho tủ điện điều khiển là switch mạng được thiết kế đặc biệt để hoạt động trong môi trường công nghiệp – nơi có điều kiện khắc nghiệt như bụi, rung, nhiệt độ cao/thấp, và hoạt động liên tục 24/7. Switch này được tích hợp trong tủ điện điều khiển để kết nối các thiết bị như PLC, HMI, cảm biến, máy tính nhúng, camera IP… qua mạng Ethernet.

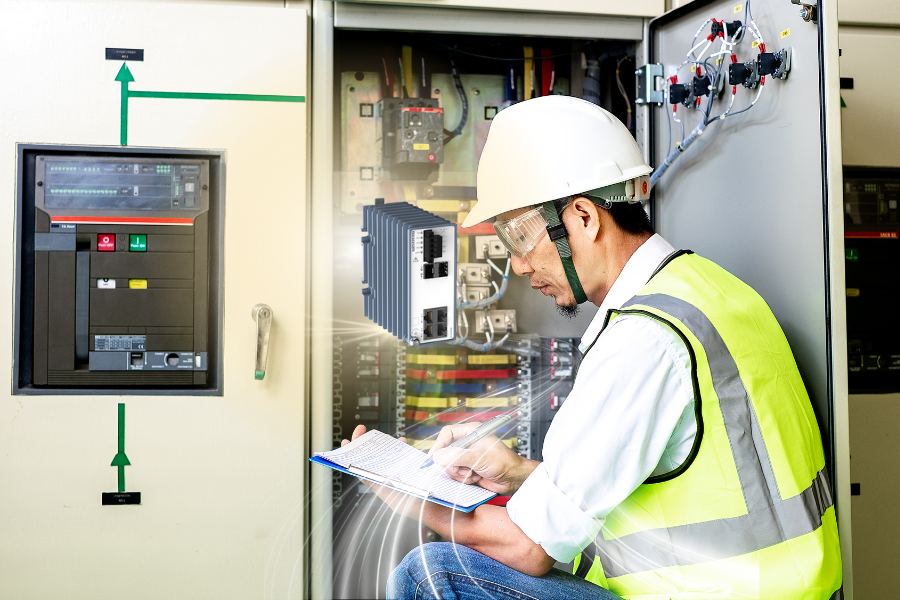

Switch công nghiệp cho tủ điện

Yêu cầu kỹ thuật chung

- Nhiệt độ hoạt động

Switch công nghiệp: -40°C đến +75°C.
Switch dân dụng: 0°C đến 40°C.

Khác với môi trường văn phòng, khi lựa chọn switch lắp tủ điện, chúng phải đáp ứng khả năng hoạt động trong dải nhiệt độ rộng. Phải chọn loại switch chịu được điều kiện khắc nghiệt trong tủ điện công nghiệp hoặc ngoài trời.

- Điện áp nguồn cấp

Thường yêu cầu 12–48VDC (hoặc đôi khi hỗ trợ cả 24VAC).
Hỗ trợ chống ngược cực, chống sốc điện.

Switch công nghiệp cần tương thích nguồn 24VDC để đảm bảo tính đồng bộ, an toàn, ổn định và tiết kiệm trong vận hành tủ điện công nghiệp. Trong tủ điện công nghiệp, 24VDC là điện áp chuẩn dùng để cấp nguồn cho các thiết bị điều khiển như PLC, HMI, rơ-le, cảm biến…

Việc sử dụng switch hỗ trợ 24VDC giúp tận dụng trực tiếp nguồn có sẵn, không cần thêm bộ chuyển đổi, tiết kiệm chi phí và không gian. Thêm vào đó, việc sử dụng nguồn 24VDC sẽ an toàn và ổn định hơn trong môi trường công nghiệp. Nguồn DC ít bị nhiễu điện từ hơn AC, phù hợp với các thiết bị điều khiển nhạy cảm. Switch gắn DIN rail, chạy nguồn DC 24V cũng giúp đơn giản hóa sơ đồ đấu nối, giảm kích thước và tăng tính chuẩn hóa thiết kế.

- Chống nhiễu (EMC/EMI)

Đạt chuẩn IEC 61000-6-2/4, EN 61000-4-2 đến -5.
Có vỏ kim loại bọc chống nhiễu, grounding tốt.

Switch công nghiệp lắp tủ điện cần có vỏ kim loại chống nhiễu và tiếp địa (grounding) tốt vì các lý do kỹ thuật quan trọng sau:

Chống nhiễu điện từ (EMI/RFI): Trong tủ điện công nghiệp, có nhiều thiết bị phát sinh nhiễu cao tần: biến tần, relay, motor, contactor...Vỏ kim loại giúp ngăn nhiễu điện từ từ bên ngoài xâm nhập vào mạch điện bên trong switch, và ngược lại. Điều này bảo vệ tín hiệu mạng Ethernet không bị mất gói, giật lag hoặc mất kết nối.

Chống tĩnh điện và sét lan truyền: Môi trường công nghiệp thường có tĩnh điện hoặc khả năng nhiễm điện từ xa (do sét). Vì vậy, vỏ kim loại nối đất tốt giúp tản tĩnh điện hoặc xung sét xuống đất an toàn, bảo vệ thiết bị mạng khỏi hư hỏng do điện áp đột biến.

Bên cạnh đó, Switch công nghiệp thường kết nối với nhiều thiết bị Ethernet PLC, HMI, camera,…nếu không tiếp địa đúng cách, các thiết bị có thể hình thành vòng lặp dòng rò, gây nhiễu hoặc đoản mạch.

Yêu cầu mạng và chức năng kỹ thuật

- Managed vs. Unmanaged

Unmanaged switch: Cắm là chạy, không cấu hình, phù hợp cho mạng đơn giản.
Managed switch: Hỗ trợ cấu hình VLAN, QoS, STP, IGMP snooping, SNMP, RSTP, ERPS...
Với hệ thống SCADA, MES, IoT... thì nên dùng managed switch.

- Redundancy (Dự phòng)

Hỗ trợ RSTP, ERPS, MRP hoặc PRP/HSR.
Đảm bảo không mất kết nối khi một nhánh mạng bị đứt.

- Hỗ trợ băng thông

10/100Mbps hoặc 10/100/1000Mbps tuỳ ứng dụng.
Cổng uplink quang (SFP) nếu khoảng cách xa.
Lựa chọn theo lưu lượng dữ liệu và tốc độ yêu cầu.

Yêu cầu vật lý – thiết kế phù hợp tủ điện

- Kích thước và chuẩn lắp đặt

Hỗ trợ gắn DIN rail (thanh ray chuẩn trong tủ điện).
Kích thước nhỏ gọn, phù hợp bố trí trong không gian chật hẹp.

- IP Rating (chống bụi, nước)

IP30 trở lên, tùy vào môi trường đặt tủ điện.
Nếu tủ đặt ngoài trời hoặc gần dây chuyền ẩm, cần IP cao hơn.

- Độ tin cậy và tiêu chuẩn công nghiệp

MTBF cao (Mean Time Between Failure > 100,000 giờ).
Đạt các chứng nhận: CE, FCC, UL, RoHS, EN50121-4 (cho môi trường đường sắt), IEC61850-3 (trạm điện)...
Hỗ trợ watchdog và cảnh báo lỗi qua SNMP, relay output.

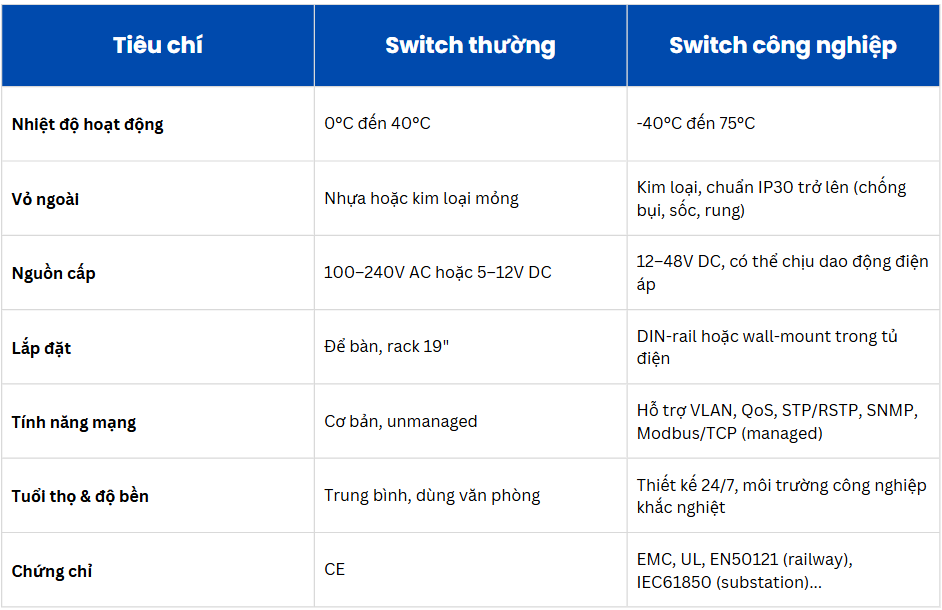

So sánh switch thường và switch công nghiệp

Ứng dụng thực tế

Switch công nghiệp có thể được ứng dụng trong các trường hợp dưới đây:

Tủ điều khiển trong nhà máy (vừa): Sử dụng các unmanaged hoặc managed switch cơ bản, 8-16 cổng, DIN rail, 24VDC, -10 đến 60°C
Tủ điện trạm biến áp 110kV: Managed switch, chống nhiễu mạnh, chuẩn IEC61850-3, redundancy, nguồn rộng 24-48VDC
Camera IP ngoài trời (Trạm thu phí): Switch PoE công nghiệp, chịu nhiệt độ cao, hỗ trợ SFP
Mạng SCADA/PLC: Managed switch, VLAN, SNMP, RSTP, hỗ trợ giám sát mạng từ xa

Gợi ý model switch công nghiệp cho tủ điện

* Switch Westermo

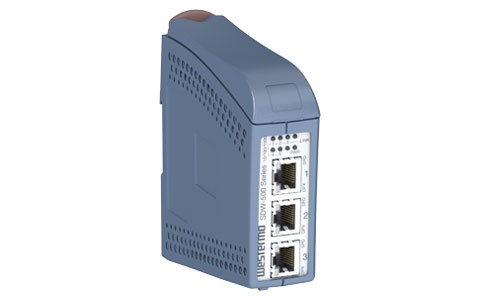

SDW-550-T5G

Industrial Ethernet 5-port Gigabit Switch

5 x 10/100/1000 Mbit/s ports
1.121.000 hours MTBF to MIL-HDBK-217K
–40 to +74 °C (–40 to +165 °F) with no moving parts
Industrial EMC, shock and vibration testing

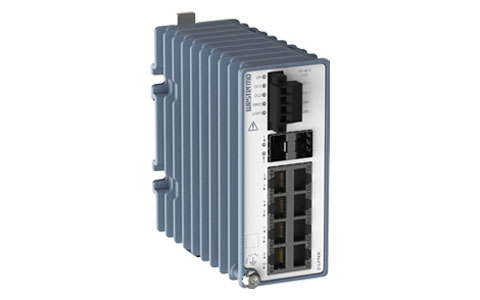

Lynx 3510-F2G-T8G-LV

Industrial Layer 2 Gigabit Switch

8 x RJ-45, 10/100/1000BaseT(X)
2 x 1 Gbit/s, SFP
12 to 48 VDC
-40 to +70 °C without ventilation holes
Industrial, marine and trackside type tested
Ultra-robust IP40 metal housing

L210-F2G

Managed Ethernet Switch with Routing Functionality

8 x RJ-45, 10 Mbit/s, 100 Mbit/s
2 x 100/1000 Mbit/s SFP transceivers supported, Ethernet FX (LC) or TX SFP (RJ-45)
630,000 hours MTBF to MIL-HDBK-217K
–40 to +70°C (–40 to +158°F) with no moving parts
Industrial EMC, shock and vibration testing

* Switch Beijer Electronics

JetNet 5216G-4C4F

Industrial 8G RJ45 + 4G Combo + 4G SFP Managed Ethernet Switch -40~75°C

8 10/100/1000 Base TX ports + 4 Gigabit RJ-45/ SFP combo ports+ 4 Gigabit SFP ports
Dual 10-60VDC Power input
Network Redundancy – MSR (Multiple Super Ring) RSTP MSTP. DH Chain
Layer 2 Network Performance – IEEE802.1Q VLAN Trunk Packet Filtering DHCP Server/Client Traffic Prioritize Rate Control
Fully Device Management – SNMP v1/v2c/v3 Web UI Telnet and Local Console
Railway Track Side EN50121-4 Certification

JetNet 5212G-2C2F

Industrial 8G RJ45 + 2G Combo + 2G SFP Managed Ethernet Switch -40~75°C

8 10/100/1000 Base TX ports + 2 Gigabit RJ-45/ SFP combo ports+ 2 Gigabit SFP ports
Dual 10-60VDC Power input
Network Redundancy – MSR (Multiple Super Ring) RSTP MSTP. DH Chain
Layer 2 Network Performance – IEEE802.1Q VLAN Trunk Packet Filtering DHCP Server/Client Traffic Prioritize Rate Control
Fully Device Management – SNMP v1/v2c/v3 Web UI Telnet and Local Console
Railway Track Side EN50121-4 Certification

JetNet 5208G-2F

Industrial 6G RJ45 + 2G SFP Managed Ethernet Switch -40~75°C

6 10/100/1000 Base TX ports + 2 Gigabit SFP ports
Dual 10-60VDC Power input
Network Redundancy – MSR (Multiple Super Ring) RSTP MSTP. DH Chain
Layer 2 Network Performance – IEEE802.1Q VLAN Trunk Packet Filtering DHCP Server/Client Traffic Prioritize Rate Control
Fully Device Management – SNMP v1/v2c/v3 Web UI Telnet and Local Console
Railway Track Side EN50121-4 Certification
