Switch công nghiệp chuẩn IEC-61850 xuất xứ châu Âu - Switch điện lực

Nội dung chính

Switch điện lực IEC-61850 là gì?

Switch điện lực IEC-61850 là thiết bị chuyển mạch công nghiệp được thiết kế theo tiêu chuẩn IEC-61850, dùng để truyền dữ liệu trong hệ thống tự động hóa trạm biến áp và lưới điện thông minh. Các switch này đảm bảo độ tin cậy cao, chống nhiễu điện từ (EMC/EMI), chịu được điều kiện khắc nghiệt, và hỗ trợ các giao thức quan trọng trong ngành điện.

IEC-61850 là tiêu chuẩn truyền thông quốc tế dành riêng cho tự động hóa trạm biến áp và hệ thống điện lực. Mục tiêu chính của tiêu chuẩn này là đồng bộ hóa thiết bị, đảm bảo giao tiếp nhanh chóng và đáng tin cậy, đồng thời cho phép tích hợp và mở rộng hệ thống dễ dàng.

Switch công nghiệp cho ngành điện cần đáp ứng tiêu chuẩn IEC 61850-3 và IEEE 1613

Đặc điểm chính của Switch điện lực IEC-61850

Switch công nghiệp trong trạm biến áp đóng vai trò kết nối và truyền dữ liệu giữa các thiết bị điều khiển, bảo vệ và giám sát. Chúng cần đảm bảo tốc độ truyền thông nhanh, độ tin cậy cao, chịu được môi trường khắc nghiệt và tuân thủ tiêu chuẩn IEC-61850-3. Để triển khai được trong môi trường lưới điện, Switch công nghiệp IEC-61850 có các đặc điểm chính như sau:

Hỗ trợ giao thức IEC-61850 (GOOSE, MMS) – Cho phép truyền thông thời gian thực giữa các thiết bị điện. Trong đó, GOOSE (Generic Object-Oriented Substation Event): Gửi tín hiệu điều khiển tức thời mà không cần giao thức TCP/IP, giúp phản ứng nhanh với sự cố điện; MMS (Manufacturing Message Specification): Giao tiếp giữa SCADA và thiết bị điều khiển.
Đồng bộ thời gian chính xác cao (PTP – IEEE 1588) – Đảm bảo tính đồng bộ trong hệ thống điện. Việc hỗ trợ GPS/PTP để đồng bộ hóa thời gian với độ chính xác dưới 1 micro giây cực kỳ quan trọng trong hệ thống điện.
Khả năng chịu nhiễu EMC/EMI cao – Hoạt động tốt trong môi trường có điện áp cao.
Hỗ trợ PRP/HSR – Đảm bảo khả năng dự phòng, tránh gián đoạn mạng khi có sự cố.
Thiết kế công nghiệp bền bỉ – Chịu được nhiệt độ -40°C đến 85°C, rung lắc mạnh, chống sét lan truyền.
Nguồn cấp dự phòng (Dual DC/AC Power Input) – Giảm rủi ro mất điện gây gián đoạn hệ thống.

Vai trò của Switch công nghiệp trong hệ thống điện

Switch công nghiệp theo chuẩn IEC-61850 đóng vai trò kết nối và quản lý luồng dữ liệu giữa các thiết bị như:

Bộ điều khiển bảo vệ rơ-le (IED – Intelligent Electronic Device)
Hệ thống SCADA (Supervisory Control And Data Acquisition)
Máy chủ trạm biến áp (Station Bus, Process Bus)
Cảm biến giám sát thiết bị điện (CT, PT, Breaker...)
Switch này giúp tối ưu hóa việc truyền thông giữa các thiết bị, đồng thời đảm bảo tốc độ, độ ổn định và bảo mật cho hệ thống điện.

Các hãng cung cấp Switch IEC-61850 xuất xứ Châu Âu phổ biến

Switch công nghiệp chuẩn IEC-61850-3 từ Châu Âu được ưu tiên sử dụng trong trạm biến áp và lưới điện thông minh vì chất lượng cao, độ tin cậy lớn và khả năng chịu môi trường khắc nghiệt. Khi nhắc đến các hãng sản xuất switch điện lực, các hãng được đề cập sau đây luôn được đề cử ưu tiên hàng đầu:

Westermo – Thụy Điển

Đặc điểm nổi bật:

Chuyên về mạng truyền thông công nghiệp trong lưới điện.
Hỗ trợ PRP/HSR, RSTP, bảo vệ chống nhiễu cao EMC/EMI.
Đạt chuẩn IEC-61850-3, phù hợp với trạm biến áp.

Dòng sản phẩm nổi bật:

RedFox Industrial Switches – Hỗ trợ HSR/PRP, tốc độ Gigabit.
Lynx Series – Switch nhỏ gọn, tiết kiệm chi phí.

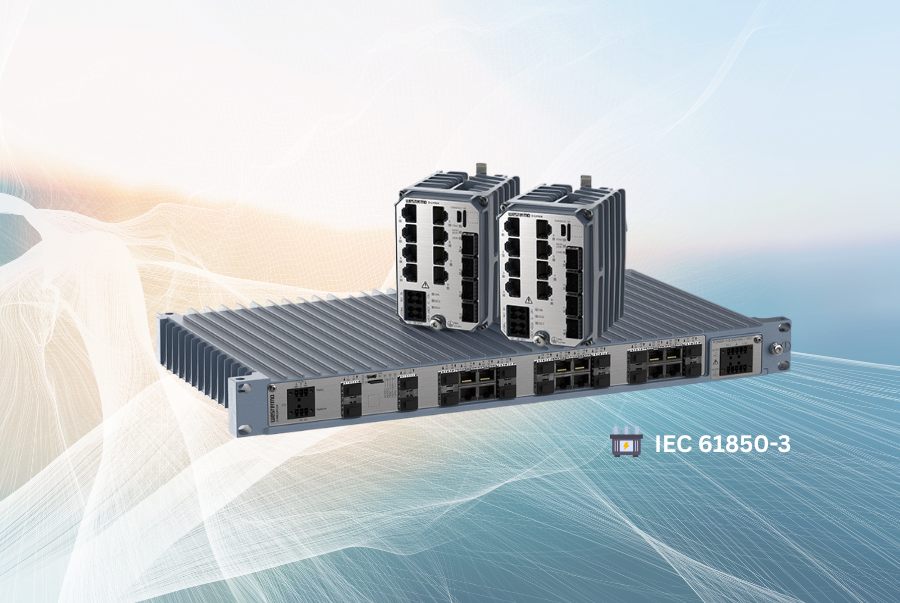

Switch Lynx - Din-rail Ethernet Substation Switches

Switch điện lực 19" Managed Substation Automation Switches

Hirschmann (Belden) – Germany

Đặc điểm nổi bật:

Chuyên về Switch công nghiệp cho trạm biến áp và lưới điện thông minh.
Hỗ trợ đầy đủ PRP/HSR, GOOSE, MMS, bảo vệ EMC/EMI theo chuẩn IEC-61850-3.
Thiết kế bền bỉ, chịu nhiệt độ -40°C đến 85°C.

Dòng sản phẩm nổi bật:

RSPE Series – Modular Switch, hỗ trợ PRP/HSR.
RSP Series – Switch Gigabit, tốc độ cao, chống nhiễu mạnh.
MACH 1000 Series – Chuyên cho trạm biến áp cấp điện áp cao.

Switch điện lực MACH 1000 Series

Siemens Ruggedcom – Germany

Đặc điểm nổi bật:

Được sử dụng trong nhiều trạm biến áp & lưới điện thông minh.
Đạt chuẩn IEC-61850-3, IEEE 1613, chịu rung, chống nhiễu mạnh.
Hỗ trợ GOOSE, MMS, SMV, quản lý từ xa qua SCADA.

Dòng sản phẩm nổi bật:

Ruggedcom RSG Series – Switch Ethernet tốc độ cao.
Ruggedcom RST Series – Hỗ trợ mạng dự phòng HSR, PRP.
Ruggedcom RX Series – Dành cho hệ thống điện khắc nghiệt.

RX Series

Phoenix Contact – Germany

Đặc điểm nổi bật:

Switch Ethernet công nghiệp đạt chuẩn IEC-61850-3.
Hỗ trợ MMS, GOOSE, RSTP, PRP/HSR.
Thiết kế bền bỉ, chống rung, chống nhiễu cao EMC/EMI.

Dòng sản phẩm nổi bật:

FL Switch 7000 – Hỗ trợ PRP/HSR.
FL Switch 4000 – Chuyên cho mạng dự phòng công nghiệp.

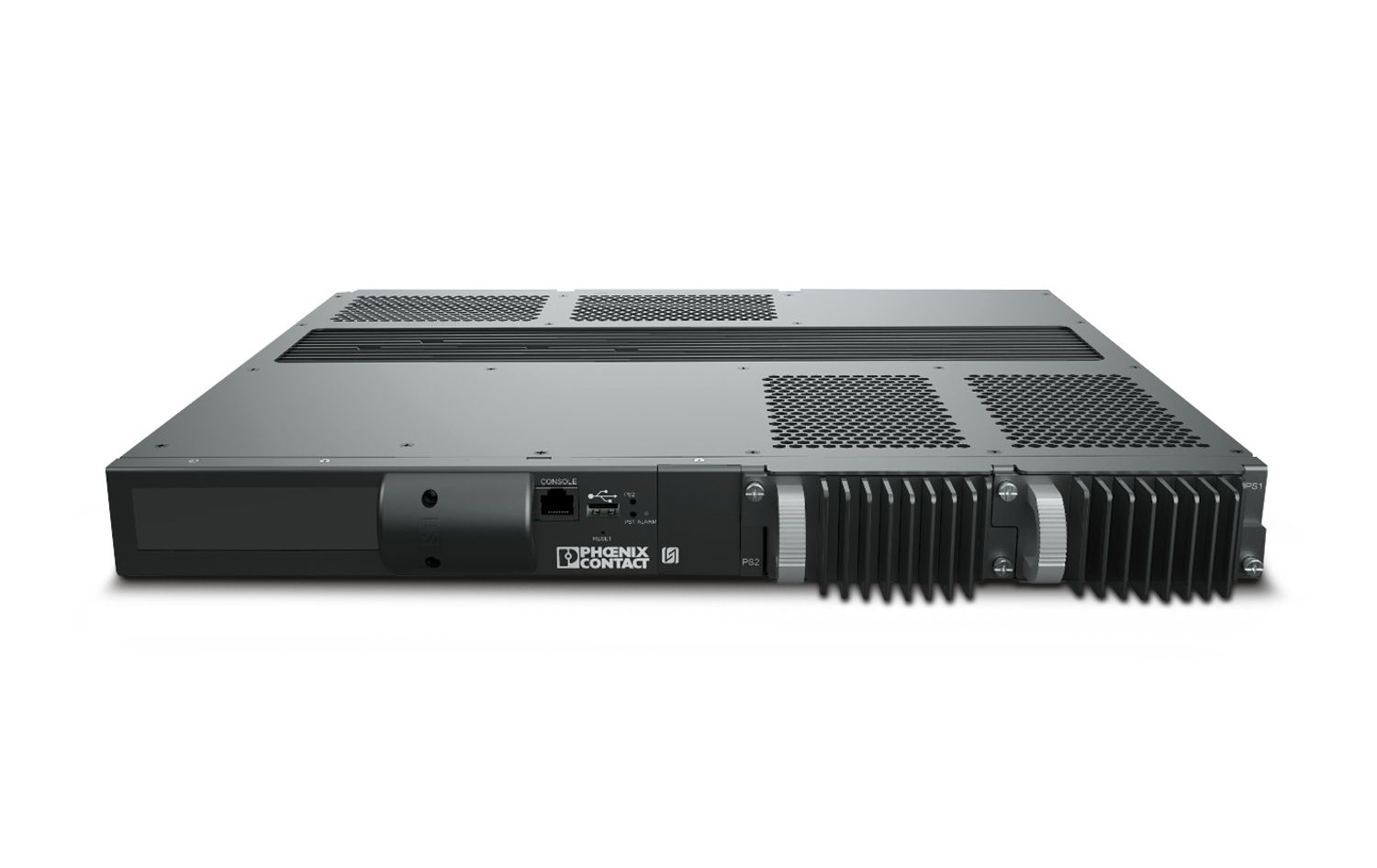

FL Switch 7000 developed according to IEC 61850-3
