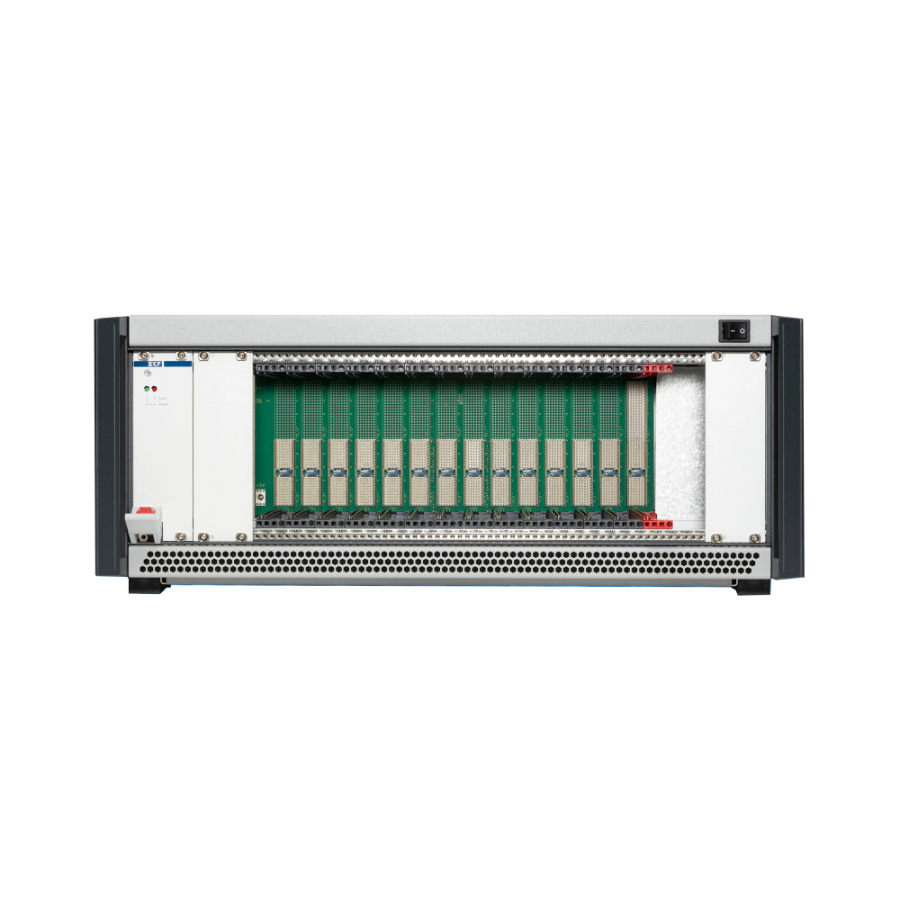

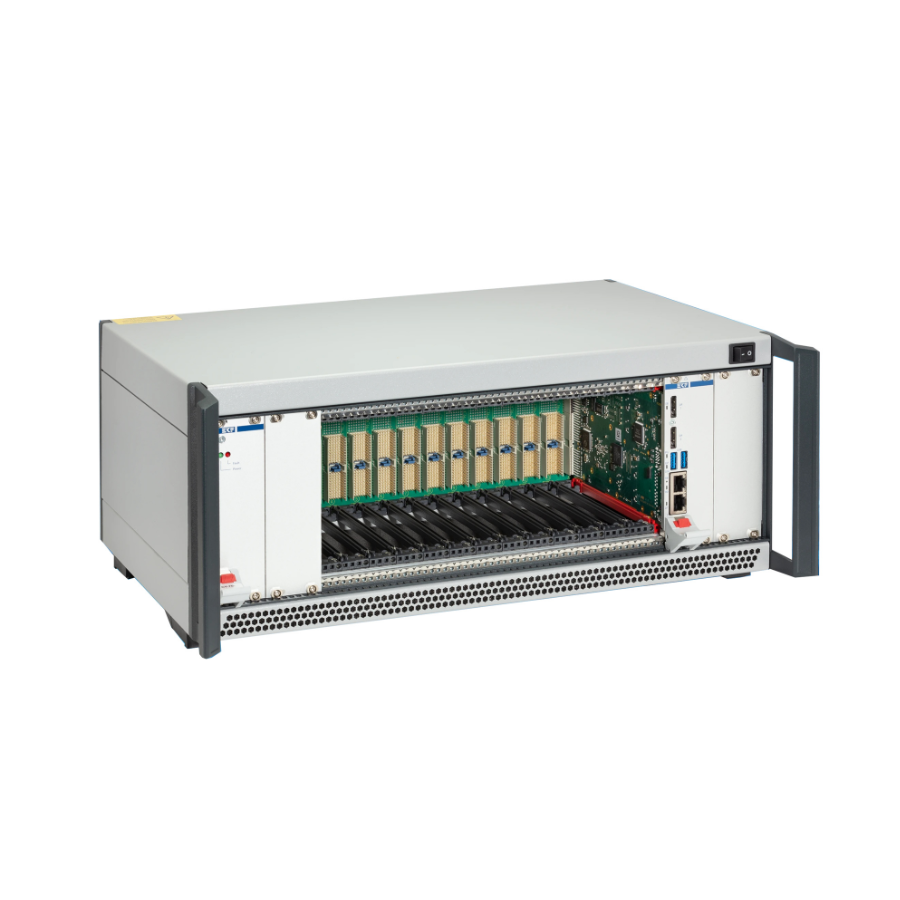

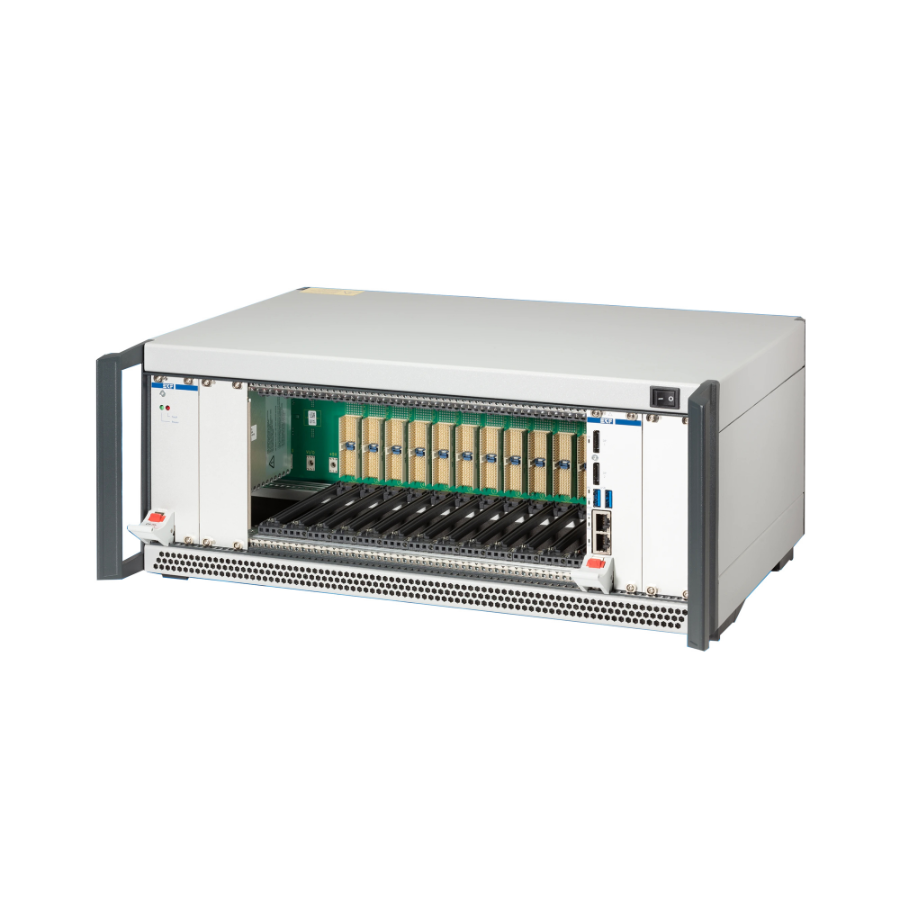

CR5-65-RACK

CompactPCI® System Rack for Industrial Applications • 14-Slot Backplane

Tính năng chính

19-inch rack with a CompactPCI® 32-bit backplane
System slot suitable for 3U CompactPCI® classic or CompactPCI® PlusIO CPU card
13 peripheral card slots 32-bit 3U/4HP
Backplane equipped with PCI® to PCI® bridge (6 primary + 7 secondary peripheral slots)
Pluggable AC power suppy 250W, wide input range
Dimensions 4U/84HP 448.9mm x 221.5mm x 315.5mm (W x H x D)
Integrated fans

Giá sản phẩm: Liên hệ

CR5-65-RACK được trang bị backplane CompactPCI® 14-slot, tối đa 13 card ngoại vi CompactPCI® 32-bit và CompactPCI® hoặc CompactPCI® PlusIO có hoặc không có card phụ.

Rack 3U/84HP được cung cấp nguồn điện 250W 100-240VAC có thể tháo rời và hệ thống tản nhiệt gắn trên cùng. Tất cả các thành phần của hệ thống có độ tin cậy cao, theo yêu cầu, ví dụ: cho việc sử dụng công nghiệp và các ứng dụng khắc nghiệt như quân sự.

ICOMTECK chuyên cung cấp dòng sản phẩm CompactPCI® cho ứng dụng an ninh - quốc phòng. Cấu hình sản phẩm có thể tùy chỉnh theo yêu cầu của ứng dụng.

Cooling	3 x Top mount 12VDC 6.7W centrifugal blowers 100mm 3300rpm Ball bearing, 100,000h @25°C 21.5CFM, 190Pa Airflow from bottom (front vents) to top (rear vents)
Environment	Designed & manufactured in Germany ISO 9001 certified quality management Long term availability Rugged solution RoHS compliant Rack complies with: IEC 60297-3-101; IEC 60297-3-102; IEEE 1101.1; IEEE 1101.10; IEEE 1101.11 Power supply complies with EN 61000-6-2:2005/AC:2005, 61000-4-2/3/4/5/6, EN 61000-3-2/3, EN 55011, EN 50514, IEC/EN 60950 and others
Card Slots	PICMG® CompactPCI® classic backplane Suitable for CompactPCI® cards 3U/4HP, IEEE card guide rails CompactPCI® system slot (CPU card) right aligned, 4HP or 8HP assembly (side card), P1/P2 connector Recommended CPU card PC7-FESTIVAL (32-bit PCI®, CompactPCI® PlusIO J2/P2 connector assignment) 6 x CompactPCI® 32-bit primary peripheral slots 3U/4HP PCI® to PCI® bridge 32-bit primary to secondary section 7 x CompactPCI® 32-bit secondary peripheral slots 3U/4HP Positronic 47-pin card slot for power supply 3U/8HP

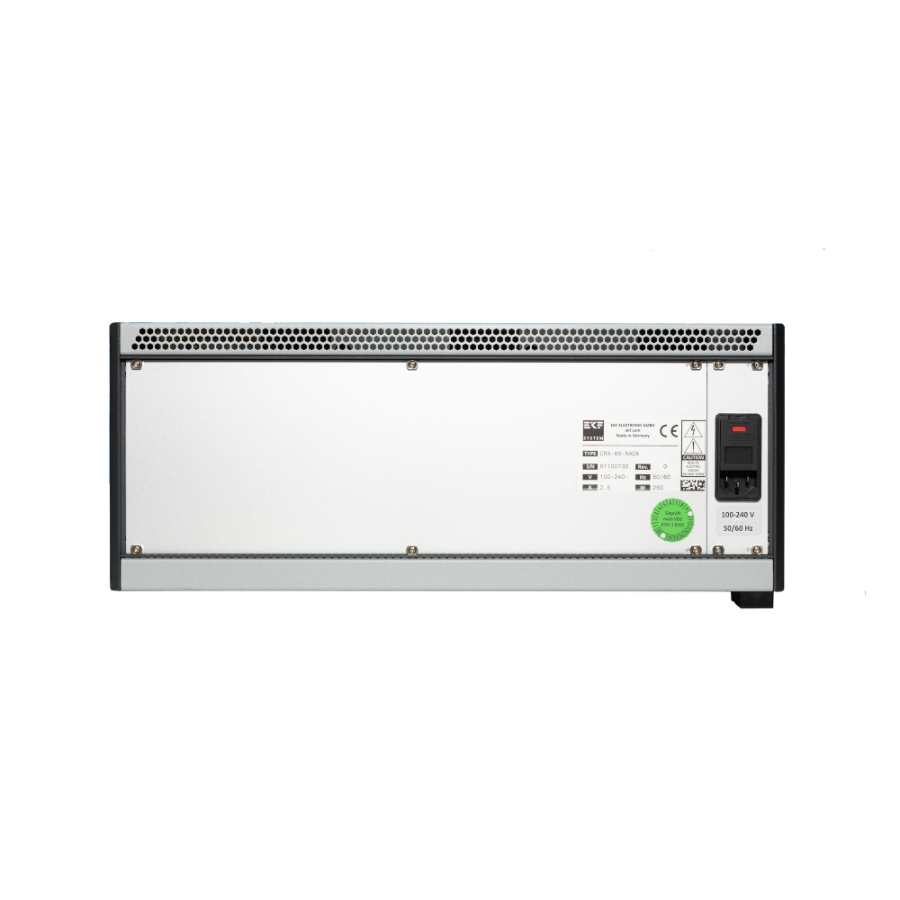

AC Power Supply	Removable power supply, quad output, industrial use Compliant to PICMG® power interface specification for CompactPCI® systems Power rating 250W Input range 90-264VAC 47-63Hz (rated 100-240VAC 50/60Hz), PFC Outputs +5V/25A • +3.3V/20A • +12V/5.5A* • -12V/2A No minimum load required Isolation voltage 1500VAC/2200VDC Short circuit & overload protection, thermal protection Operating temperature -40°C to +50°C Safety approvals: EN 50514 and IEC/EN 60950 Positronic 47-pin connector AC mains rear power inlet (IEC plug) * 12VDC blowers require ~1.675A
Applications	High reliable industrial computing Test equipment Instrumentation Can replace PXI™ systems at lower investment Custom specific modifications on request

DATASHEETS

cr5-65_rack.pdf

[ cr5-65_rack.pdf , 1.87MB , May.15.2024 ]
