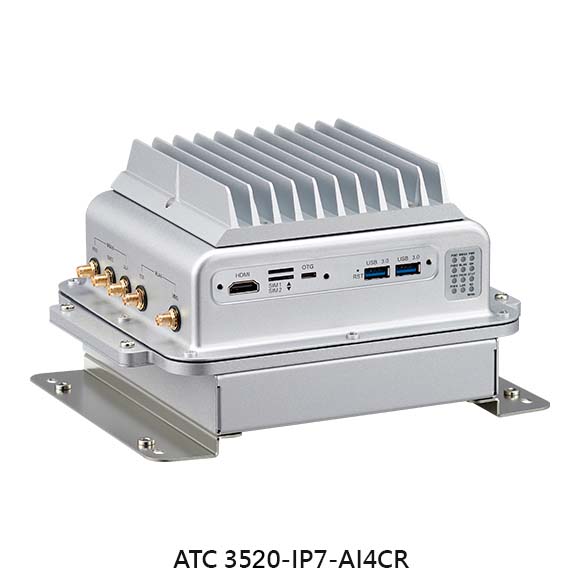

ATC 3520-IP7-AI4CR

NVIDIA® Jetson Orin™ Nano Solution Accelerated Edge AI Computing

Tính năng chính

Edge AI in-vehicle/rail computer
Built-in NVIDIA® Jetson Orin™ Nano SOM, up to 40(sparse) INT8 TOPS compute
4-Port GbE PoE+ for IP CAM/LiDAR sensors
HEVC/H.265 hardware CODEC, 11x 1080p30 compute power (decoded)
Wide range operating temperature of -30~70°C
The rugged, fanless design with IP67 rating
Ultra-speed PCIe 4.0 x4 NVMe SSD for data integrity, 128GB in default
NEXCOM Acceleration Linux (NAL) OS w/ JetPack 5.1.1 integrated
Expansible for LTE/5G NR & Wi-Fi 5/6
24VDC rail with ignition control & OCP/OVP
CE/FCC, UKCA, EN50155 certified

Giá sản phẩm: Liên hệ

AI đã trở thành một thành phần thiết yếu của công nghệ xe tự động. Với NVIDIA® Jetson Orin™ Nano SOM hiệu quả về mặt chi phí nhờ mức tiêu thụ điện tối ưu. ATC 3520 có thể cung cấp tới 40 INT8 TOPS để chạy khối lượng công việc AI hiện đại, trong khi tiêu thụ điện năng thấp 15W. Điều này phù hợp với IoT gateway hỗ trợ AI, nhận dạng OHV AI Edge, kiểm soát biển báo giao thông AI và tự động hóa nhà máy/thị giác máy, để nâng cao năng suất và giảm TCO.

ATC 3520 là máy tính không quạt, nhỏ gọn và được chứng nhận IP67. Điện áp đầu vào dải rộng 9~36VDC với điều khiển IGN, 4 PoE+ để triển khai IP CAM 4Kp30/1080p60. Hơn nữa, ATC 3520 được thiết kế với nhiều cổng ngoại vi đa dạng như USB 3.2, CANBus cách ly, RS232, Console, DI/DO,OTG và HDMI để kết nối với nhiều loại thiết bị/cảm biến.

Với các mô-đun 5G NR, Wi-Fi 5/6 được cài đặt, ATC 3520 có thể tăng cường khả năng suy luận AI thông qua nhà cung cấp dịch vụ đám mây (CSP). Đối với các ứng dụng môi trường khắc nghiệt, ATC 3520 có thể hoạt động ở nhiệt độ rộng từ -30~70°C và đáp ứng tiêu chuẩn quân sự MIL-STD-810G về khả năng chống rung và sốc. ATC 3520 tuân thủ CE/FCC Class A, UKCA và Emark (E13)/EN50155.

Processor	6-core (Orin™ Nano 8GB/4GB) Arm® Cortex A78AE 64-bit CPU 512/1024-core + 16/32-core Tensor, 625MHz, Ampere 40 INT8 TOPS (Orin™ Nano 8GB), 20 INT8 TOPS (Orin™ Nano 4GB), sparse OpenGL 4.6, OpenGL ES 3.2, and Vulkan 1.1, CUDA10 260-pin SO-DIMM form facor compatible with Orin NX NVIDIA® JetPack 5.1.1
Memory	4GB/8GB 64-bit/128-bit LPDDR5 for Nano 4GB/8GB 2133 MHz
Storage	1 x M.2 2280/3080 Key M PCIe 3.0 x4 NVMe SSD, 128GB in default
Front I/O Interface	12 x LED indicators Reset button, 1 x OTG 2 x Micro SIM slots, 1 x HDMI, 2 x USB 3.2

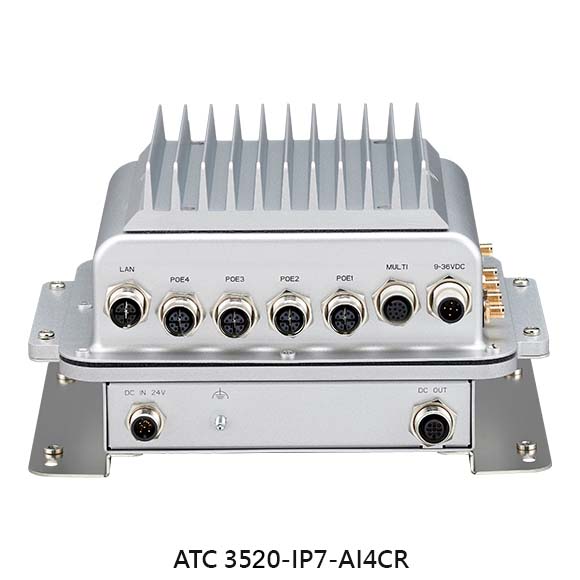

Rear I/O Interface	I/O Ports, Rear-Plate 9~36VDC-in, S-coded 4 x GbE PoE & 1 x GbE, X-coded M12 multi-port (2 x RS232 & 1 x console, 1 x CAN) I/O Ports, Side-Plate 2 x Antenna holes for Wi-Fi 5/6 modules (PR-SMA ant.) 2 x Antenna holes for LTE/5G module (SMA ant.) 1 x A ntenna hole for GNSS (RP-SMA ant.)
Display	1 x HDMI 2.0A/B, up to 3840 x 2160@60Hz
Expansion	1 x Full size mPCIe socket (PCIe 4.0 + USB 2.0) 1 x M.2 3042/3052 Key B socket (USB 3.2) with 2 x micro SIM slots
Power	Nominal voltage: ~9~36V (ATC 3520-IP7-4C); 24V for rail (ATC 3520-IP7-AI4CR) Cranking voltage: 6V~9V (less than 20 sec) OCP & UVP (shut down once exceeding 37V) Ignition on/off control & programmable on/off delay timer Opional for remote power on/off control
GPS and Sensor	3D accelerometer and 3D gyroscope, ST LSM6DSLTR U-blox NEO-M9N GNSS module for GPS/Gloness/QZSS/Galileo/Beidou Optional DR (dead reckoning) function, NEO-M9V
CAN 2.0B (isolation)	1 x CAN 2.0A/2.0B IEC 61000-4-2 Electrostatic Discharge (ESD): ±4KV/8KV (contact/air, whole system) 2.5KV isolated
Environment	Operating temperatures: -30°C~70°C NVIDIA® Jetson Orin™ Nano@7W/10W15W, w/ 30W PoE) Storage temperatures: -40°C~85°C Relative humidity: 10%~95% (non-condensing) Vibraion in operating - MIL-STD-810G, 514.6C, Procedure 3, Category 4 - IEC 60068-2-64: 2.0g@5~500 Hz - MIL-STD-810G, 514.6E, Procedure 1, Category 24, 7.7g approx. Shock - Operating: MIL-STD-810G, Method 516.6, Procedure I, functional shock=20g - Non-operating: MIL-STD-810G, Method 516.6, Procedure V, crash hazard shock test=75g
Certifications	CE approval, FCC Class A, UKCA EN50155 (ATC 3520-IP7-AI4CR)
Accessories	External Cable: Power extension cable, 20cmM12 multi-port adapter cable, 20cm
I/O Ports	GbE 1 port GbE, X-coded 9Kbyte Jumbo frame, PTP (IEEE 1588) support Controller: Intel® I210-IT PoE 4-Port Gbps, X-coded IEEE 802.3af/at compliant 30W (4-port) power budget in total PoE on/off and power watt monitoring USB 2 x USB 3.2, type A - 5V@900mA each - up to 5Gbit/s link speed & compliance with USB 2.0 (LS/FS/HS link speed) 1 x OTG micro USB, 2 x USB2.0 wafer-type (reserved) Serial Port 1 x RS232 (Tx, Rx, CTS, RTS) 1 x RS232 (Tx, Rx) 1 x Console port (Tx, Rx) RS232 working voltage, ±9V, baud rate up to 115.2kb/s DI/DO (reserved) 4-Bit input - Source: 9~36VDC (12V@0.6mA/24V@1.2mA) - External: 0~33VDC pull-high, high-level, 3.3 - 33VDC; low-level, 0-2 VDC 4-Bit output - Source: 9~36VDC (nominal 35mA@24V) - External: 5~27VDC pull-high, sink current w/ 220mA for each bit, 500mA max (@25C) Source or external can be selected by software (default: source type)
Physical Characteristics	Dimensions & Weight ATC 3520-IP7-4C - 213mm x 167mm x 82.8mm (w/ mount bracket) - 2.4kg ATC 3520-IP7-AI4CR - 213mm x 167mm x 122.8mm (w/ mount bracket) - 3.2kg
Support OS	NEXCOM Acceleration Linux (NAL) - NV Jetpack 5.1.1 package - NEXCOM custom functions (GNSS, 5GNR, 6-axis sensor, MCU control) - V4L2 - Ubuntu 20.04@Kernel 5.10
IP Rating	IP67
Ordering Information	ATC 3520-IP7-4C (P/N: 10AT0352000X0) IP67 rating edge AI compute, NVIDIA® Jetson Orin™ Nano SOM, 4GB LPDDR5, 128GB NVMe, 4 x GbE PoE, 1 x GbE, 2 x RS232, 2 x USB 3.2 ATC 3520-IP7-AI4CR (P/N: 10AT0352001X0) IP67 rating edge AI compute, NVIDIA® Jetson Orin™ Nano SOM, 4GB LPDDR5, 128GB NVMe, 4 x PoE+ (X-coded), 1 x GbE (X-coded), 2 x USB 3.2, 24VDC w/ power isolation, rail
Hãng	NEXCOM
CPU Support	NVIDIA® Jetson Orin™ Nano
